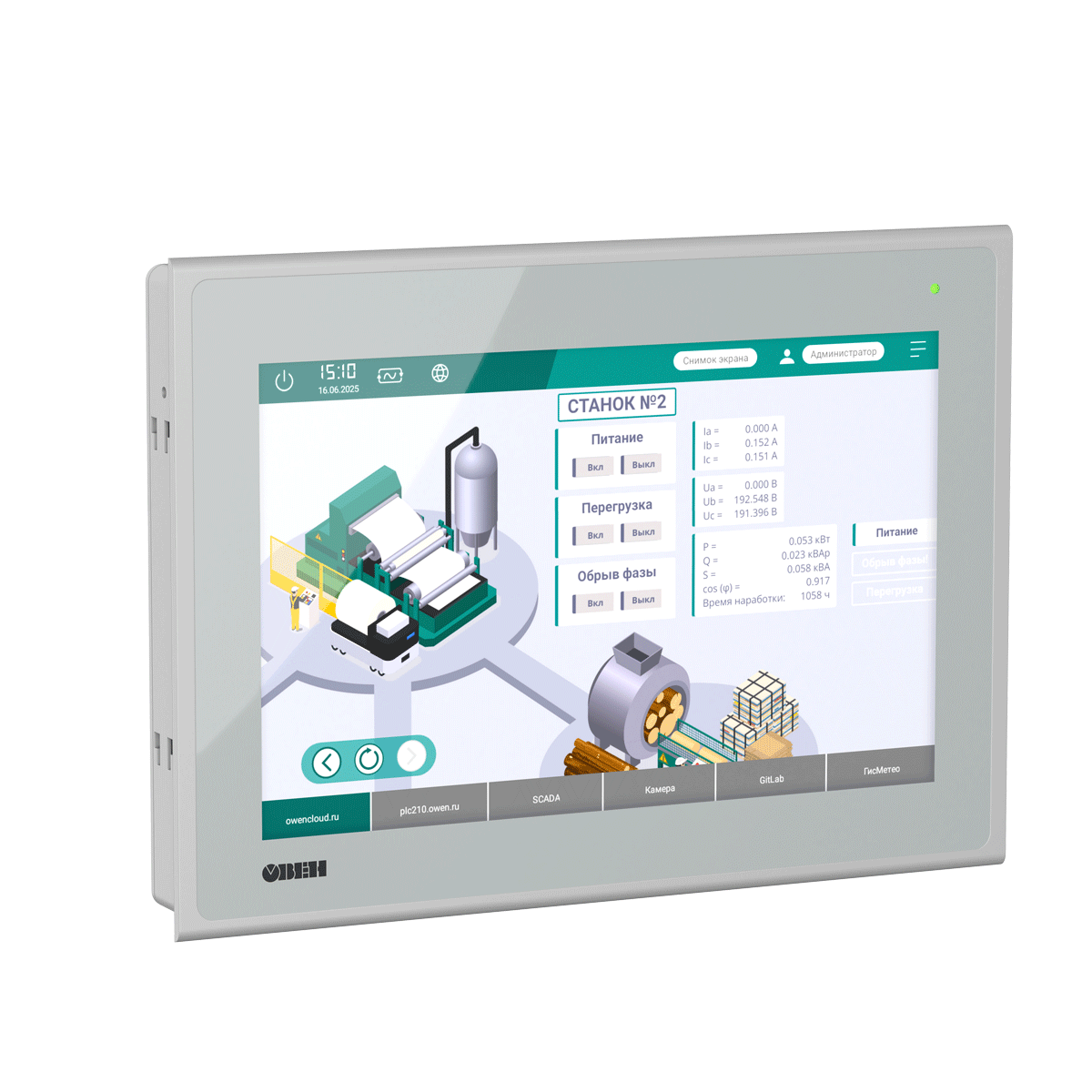

ОВЕН ВП110 – сенсорная панель оператора со встроенным веб-браузером. Предназначена для наглядного отображения веб-визуализации контроллера. ВП110 оснащена встроенным браузером c поддержкой технологии HTML5, который позволяет отображать веб-страницы. ВП110 работает напрямую с ПЛК, SCADA-системами и облачными решениями — без дополнительного ПО, без промежуточных проектов, без сложной настройки. Просто подключите по Ethernet или Wi-Fi — и управляйте.

Рекомендуется для совместного применения с ОВЕН ПЛК210, СПК210, OwenCloud и другими устройствами, имеющими веб-сервер.

Примечание: Начиная с 20 марта 2025 года выпускается обновленная модификация web-панели с аппаратной платформой H/W v2.0 и версией прошивки 2.2 (подробнее).

Улучшения в прошивке 2.2

Поддержка протокола RTSP
Позволяет использовать ВП110 не только для работы с веб-визуализацией ПЛК, но и отображения видеопотока камер наблюдения, имеющих поддержу протокола RTSP.
Работа в режиме Modbus TCP Slave

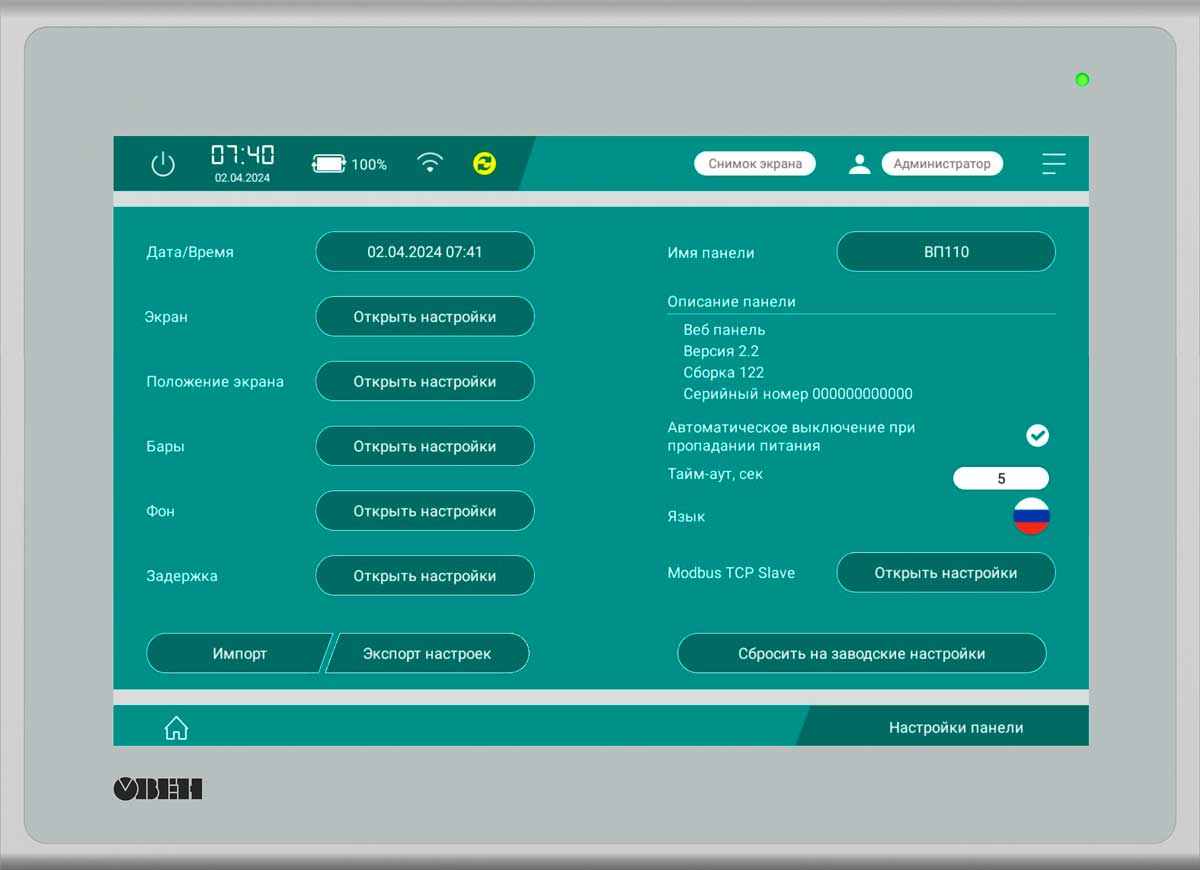

Теперь ПЛК может считывать с панели диагностическую информацию, а также управлять её работой (переключать вкладки, изменять яркость подсветки экрана, синхронизировать время, управлять воспроизведением аудиофайлов и т. д.)
Ряд других нововведений
Настраиваемая задержка между включением панели и отображением вкладки, кэширование самоподписанных HTTPS-сертификатов, возможность отключения отображения системного времени на верхней информационной панели.

Конструктивное исполнение

Корпус web-панели ВП110 с лицевой стороны защищен от пыли и влаги, степень защиты – IP65. Глянцевая поверхность лицевой стороны легко очищается. ВП110 имеет щитовое крепление и возможность крепежа по стандарту VESA100.

Примеры использования web-панели ОВЕН ВП110 в качестве HMI

Интеграция и масштабирование

Функциональные особенности операторской web-панели

Емкостный экран

Web-панель ВП110 имеет емкостный сенсорный IPS-экран с диагональю 10,1” (разрешение 1280×800, 16,7 млн цветов) с поддержкой технологии Multi-touch может обрабатывать до десяти одновременных касаний.

Интерфейсы для подключения

Для отображения web-визуализации устройство имеет два интерфейса связи – Ethernet и Wi-Fi. Активный интерфейс выбирается пользователем в сервисном меню. Единовременно возможна работа только одного интерфейса. В случае если один из интерфейсов становится не активным, панель автоматически произведет переключение между ними.

Расширенный диапазон питающего напряжения

Диапазон от 10 до 48 В постоянного напряжения позволяет применять web-панель в системах с напряжением 12 и 24 В.

Автономная работа устройства с помощью аккумуляторов

Устройство оснащено двумя встроенными аккумуляторами для поддержания работы веб-панели в случае отключения основного питания. Восстановление заряда аккумуляторов происходит после подачи основного напряжения.

Предупреждение: не допускается эксплуатация панели при отсутствии или неисправности аккумуляторных батарей, выпущенных до 20.03.2025.

Подключение HID-устройств

Два порта USB-А позволяют подключать периферийные устройства, такие как клавиатура и мышь.
