ТВР1 терморегулятор с таймером

В регуляторе ТВР1 заложено 10 алгоритмов регулирования в течение заданного времени. Нужный сценарий можно выбрать в настройках прибора в зависимости от принципа управления объектом. Алгоритмы описаны в инструкции по эксплуатации.

Питание

Напряжение питания - ~90…264 В, номинальное 230 В при 50, 60 Гц; =21...120 В, номинальное 24 В

Потребляемая мощность, не более - 10 Вт

Коммуникационные интерфейсы

Количество портов - 1× RS-485; 1 × USB Type-C

Поддерживаемые протоколы - Modbus RTU, Slave; Modbus ASCII, Slave

Конструктивные особенности

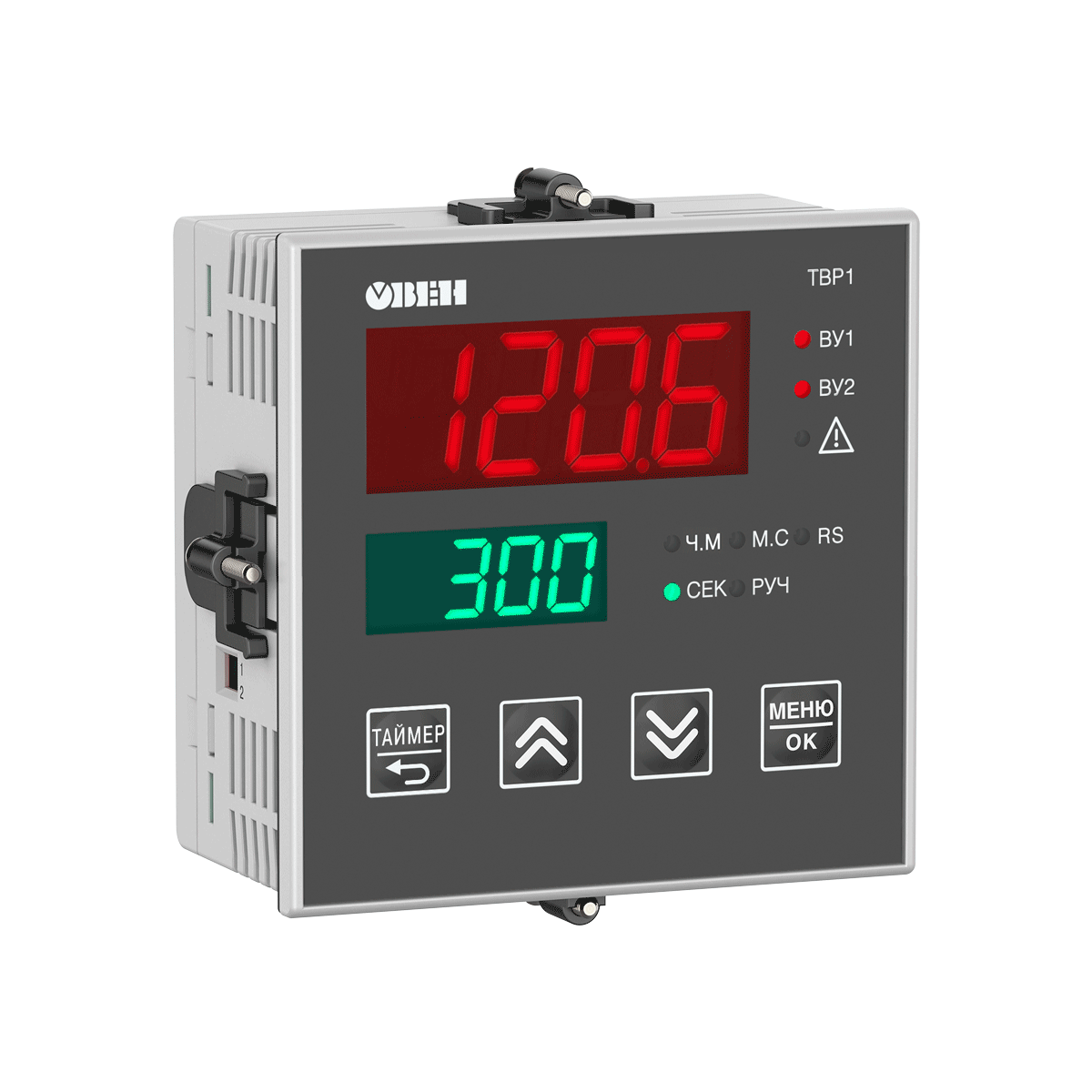

Щитовой Щ1 - 96×96×53 мм, IP54

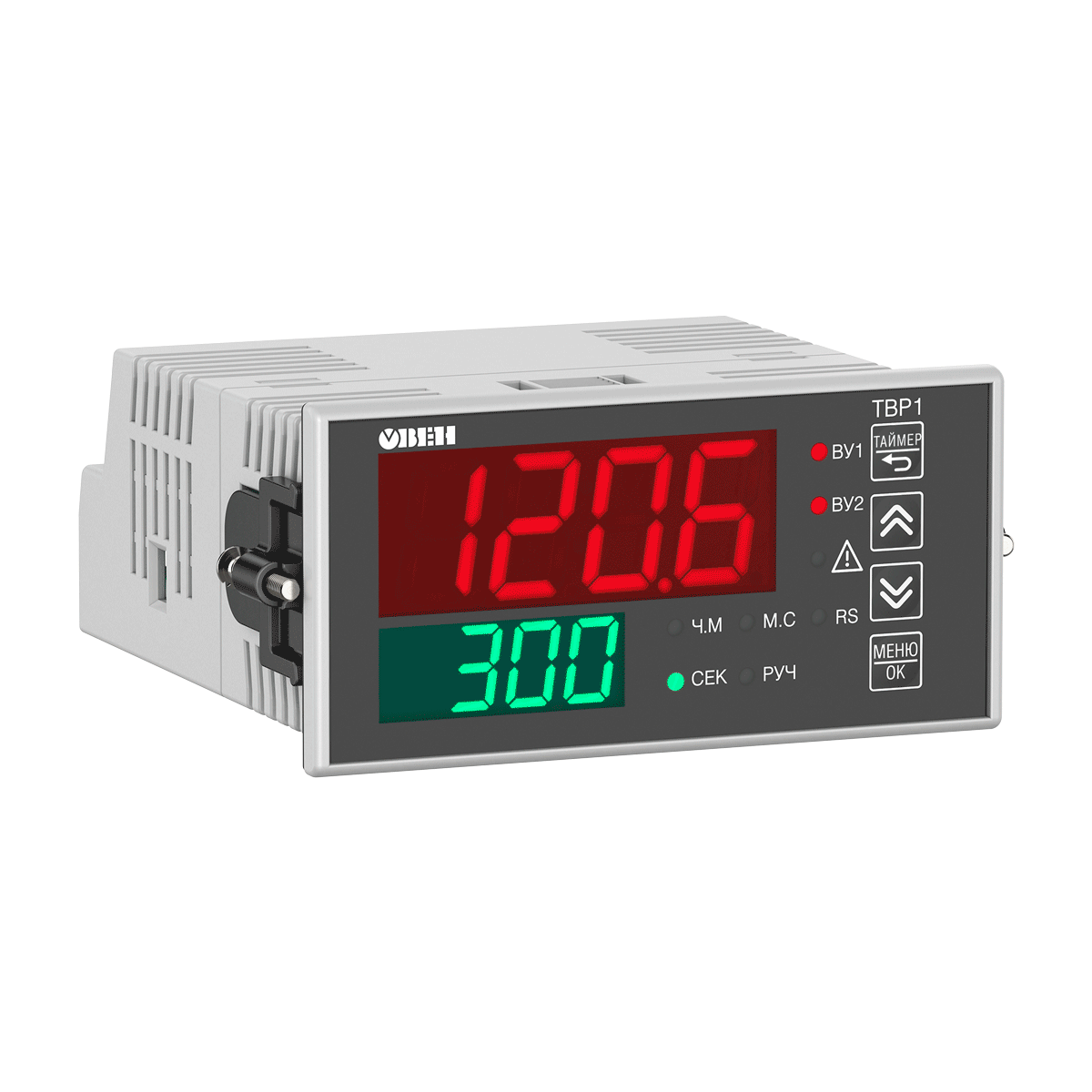

Щитовой Щ2 - 96×48×100 мм, IP54

Настенный Н - 110×130×69 мм, IP66

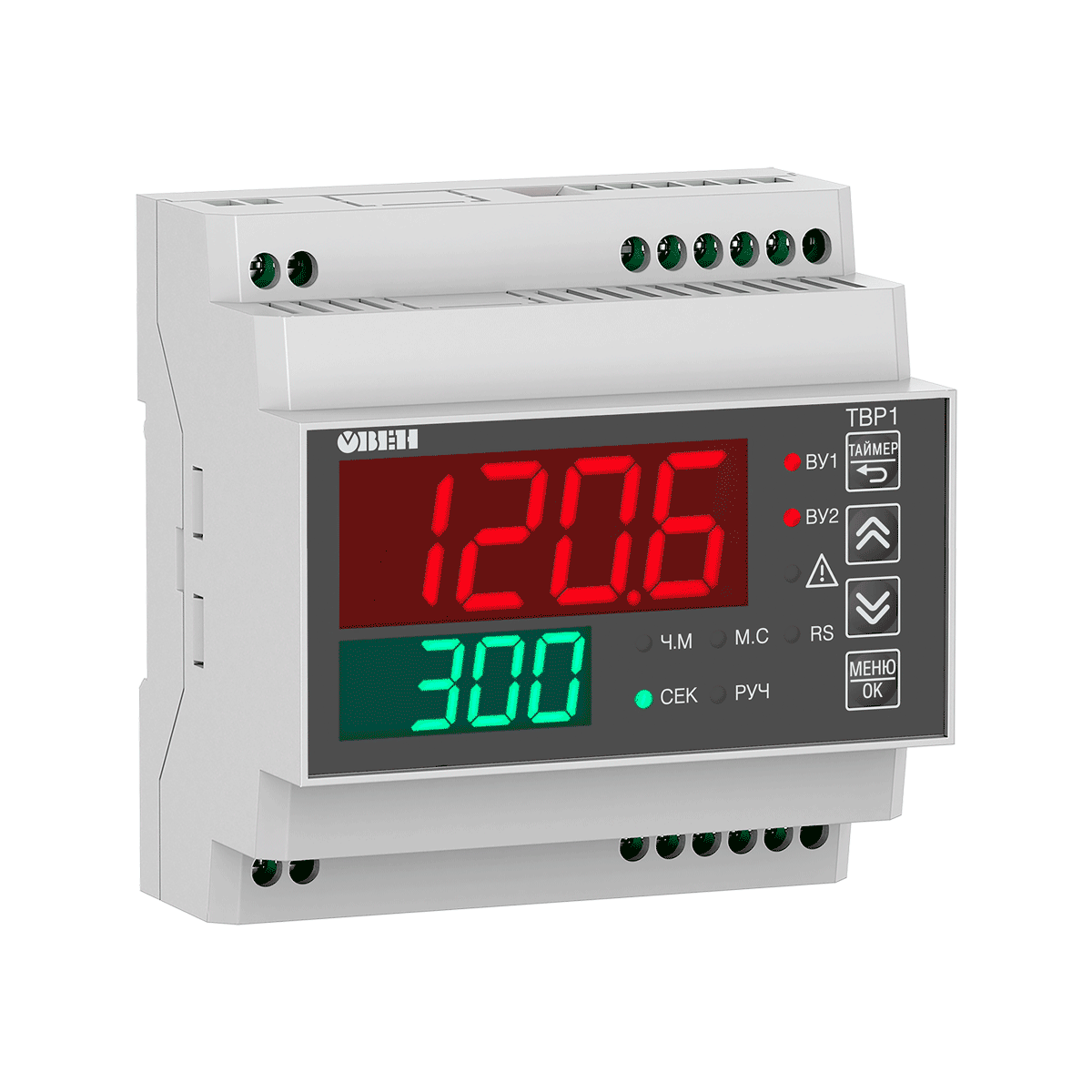

DIN-реечный Д - 88×90×59мм, IP20

Масса, не более - 0,4 кг

Средний срок службы - 12 лет

Входы

Количество - 1 × AI, 1 × DI

Время опроса входа, не более - 1 с

Подключаемые сигналы - Термосопротивления; Термопары; Ток: 4...20 мА, 0...5 мА, 0...20 мА; Напряжение: -50...+50 мВ, 0...1В; Сухой контакт для кнопки «Пуск/Стоп» прибора

Предел относительной погрешности - 0,25 %

Выходы

Количество - 1 × DO, выход Р; 1 × DO или AO на выбор

Тип выхода

И - Ток 4…20 мА

Р - Электромагнитное реле: 8 А, 250 В

К - Транзисторная оптопара n-p-n: 400 мА, 60 В

Т - 4...6 В, 40 мА: управление твердотельным реле
