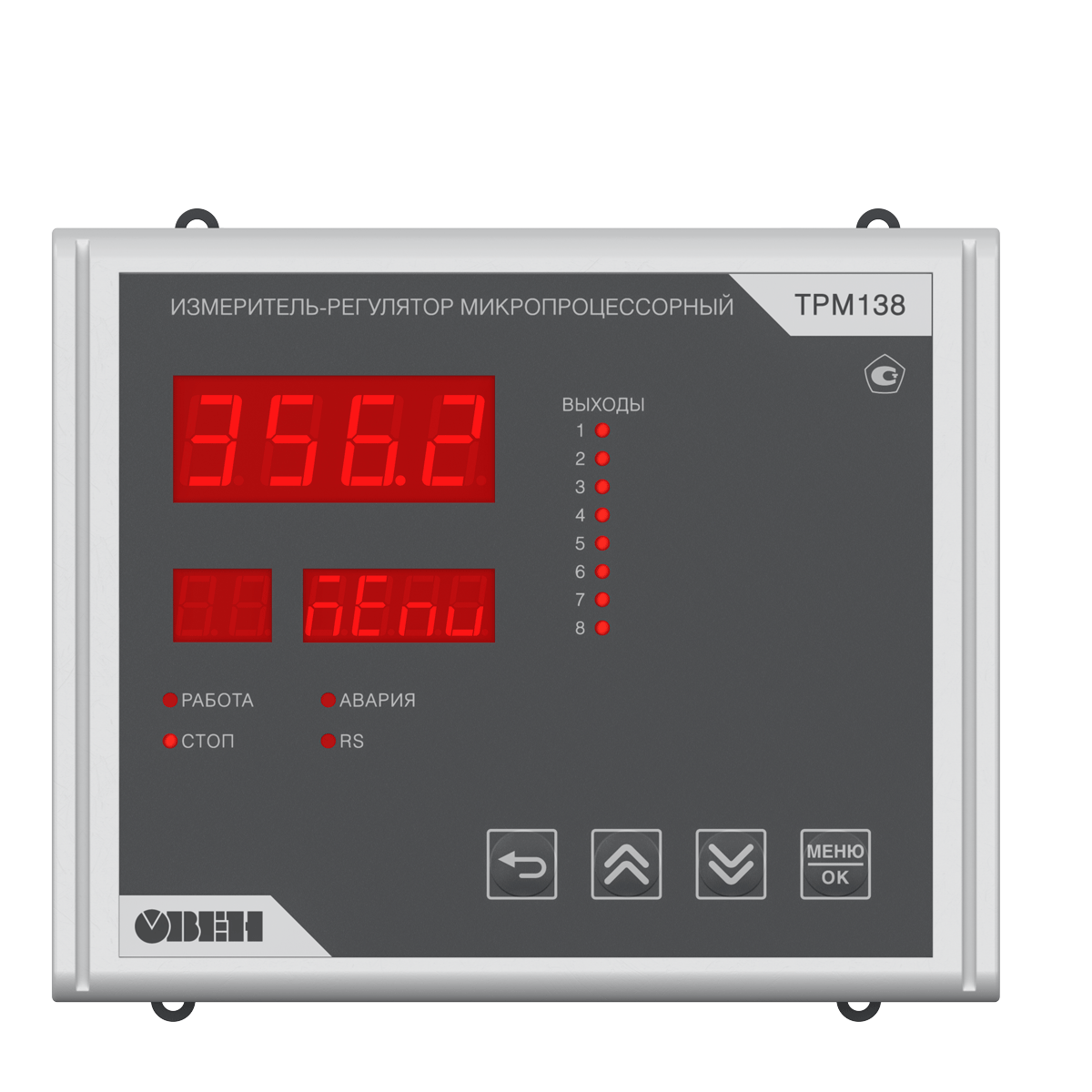

ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485

Новинка

Под заказ

Код: ОВЕН ТРМ138 [M02]

от 1012.90 BYN

ТРМ138 предназначен для измерения и регулирования температуры, давления, влажности и других физических величин в многозонных системах, а также передачи данных в системы верхнего уровня по интерфейсу RS-485.

К ТРМ138 можно подключить до восьми датчиков. Входы приборы универсальны и поддерживают 50 различных типов датчиков, включая дискретные сигналы.

К многоканальному регулятору можно подключить до восьми исполнительных механизмов. Тип управляющих выходов можно выбрать при заказе в любых комбинациях: дискретного и аналогового типа.

Для запуска прибора в работу не требуются навыки программирования. При первом запуске можно воспользоваться готовой конфигурацией параметров под типовые процессы или же настроить параметры под свою задачу.

Терморегулятор ТРМ138 находит свое применение в разных отраслях, включая металлургию, добывающую промышленность, нефтепереработку, термообработку, а также любые другие. Прибор можно настроить под широкий ряд задач.

Преимущества

Экономия на количестве каналов

Регулятор с восемью каналами в 4 раза бюджетнее, чем восемь одноканальных регуляторов, а узкий корпус занимает меньше места в шкафу автоматики.

Удобная настройка через USB Type-C

Все параметры прибора настраиваются через Owen Configurator. Питание от сети не требуется.

Различные алгоритмы управления

Поддержка ON/OFF и ПИД-регулирования, регистрации и сигнализации. Все функции в одном приборе – достаточно выбрать нужный тип управления при настройке.

Встроенное питание токовой петли

Для подключения токовых датчиков 0…5, 0…20, 4…20 мА не требуется блок питания. Датчик питается от самого прибора.

Работа входов в дискретном и аналоговом режиме

Все 8 входов работают с аналоговыми (ТС, ТП, I, U) и с дискретными (кнопка, переключатель) сигналами. На любой вход можно подключить внешнее устройство управления и запускать/останавливать каждый канал регулирования или группу каналов. Для этого достаточно выбрать дискретный тип датчика в меню, а не заказывать отдельную модификацию.

50 поддерживаемых сигналов

Работа со всеми стандартными датчиками ТС, ТП, I, U. Работа с терморезисторами, пирометрами, потенциометрами и дискретными сигналами.

При замене датчика достаточно указать его тип в меню, а не заменять сам прибор.

Работа при -40 ⁰С

Расширенный температурный диапазон позволяет эксплуатировать прибор в условиях холодного или тропического климата: от -40 до + 55 ⁰С.

Погодозависимое регулирование

В приборе можно настроить график уставок, меняющийся в зависимости от температуры наружного воздуха.

Возможности

Восемь универсальных входов для подключения датчиков ТС, ТП, I, U, терморезисторов, пирометров, дискретных сигналов в любых комбинациях
Восемь выходных устройств с управлением исполнительными механизмами по ПИД-, двухпозиционному или П-регулированию. Тип выходных устройств указывается при заказе, доступны любые комбинации
Вычисление средних значений, разности и скорости изменения измеряемых величин
Вычисление влажности психрометрическим методом (по сухому и влажному термометру)
Управление выходными устройствами с кнопок прибора, с помощью внешних кнопок или по RS-485
Подача аварийного сигнала при неисправности датчиков с отображением причины на индикаторе

Технические характеристики

Корпус

Щитовой Щ7 - 144×169×50,5 мм; IP54 со стороны лицевой панели; IP20 со стороны задней крышки.

Масса, не более - 1 кг

Питание

Напряжение питания - ~90…253 В, номинальное 230 В, частота 47…63 Гц

Потребляемая мощность, не более - 18 ВА

Встроенный источник питания - =24±3 В при максимальном токе 200 мА

Коммуникационные интерфейсы

Количество портов - 1 × RS-485; 1 × USB Type-C

Поддерживаемые протоколы - Modbus RTU; Modbus ASCII

Входы

Количество - 8 × AI/DI универсальные

Время опроса входа, не более - Терморезисторы: 0,75 с; Дискретный вход: 0,1 с; Остальные: 0,5 с;

Подключаемые сигналы - Термосопротивления; Термопары; Сигналы тока и напряжения; Пирометры; NTC-датчики (терморезисторы); Потенциометры;

Пределы допускаемой основной приведенной погрешности измерений, не более - ±0,25 % ТС, терморезисторы, сигналы напряжения и силы постоянного тока; ±0,5 % ТП; ±0,4 % Пирометры;
