Термопарные разъемы применяются для быстрого подключения/отключения термопары к линии связи до измерительного прибора. Контакты разъемов производятся из соответствующих термопарных или компенсационных сплавов, что позволяет избежать дополнительных температурных погрешностей из-за образования ложного рабочего спая. Контакты разъёмов сделаны специально разных размеров и нанесена их полярность, благодаря чему обеспечивается правильное подключение.

Разъёмы поставляются как отдельно, так и в составе термопар ДТПХхх4 на основе КТМС.

Технические характеристики

Наименование	Значение
	OSTW (стандарт)	SMPW (мини)
Диапазон рабочих температур:
- Длительно	-29…+180 °С
- Кратковременно	-50…+220 °С
Степень защиты	IP40
Максимальный диаметр наружной оболочки подводимого кабеля	5,5 мм	5,0 мм
Максимальное сечение подключаемых проводов	2,075 мм²	0,5189 мм²

Конструктивное исполнение вилок и розеток в стандартном размере

Вилка

Розетка

Тип НСХ	Термопарные (компенсационные) сплавы и полярность		Цветовое обозначение	Маркировка для заказа (модель «стандарт»)
Тип НСХ	(+)	(-)	Цветовое обозначение	Вилка	Розетка
K (ХА)	Ni-Cr	Ni-Al	Жёлтый	OSTW-CC-K-M заказать	OSTW-CC-K-F заказать
N (НН)	Nicrosil	Nisil	Оранжевый	OSTW-CC-N-M заказать	OSTW-CC-N-F заказать

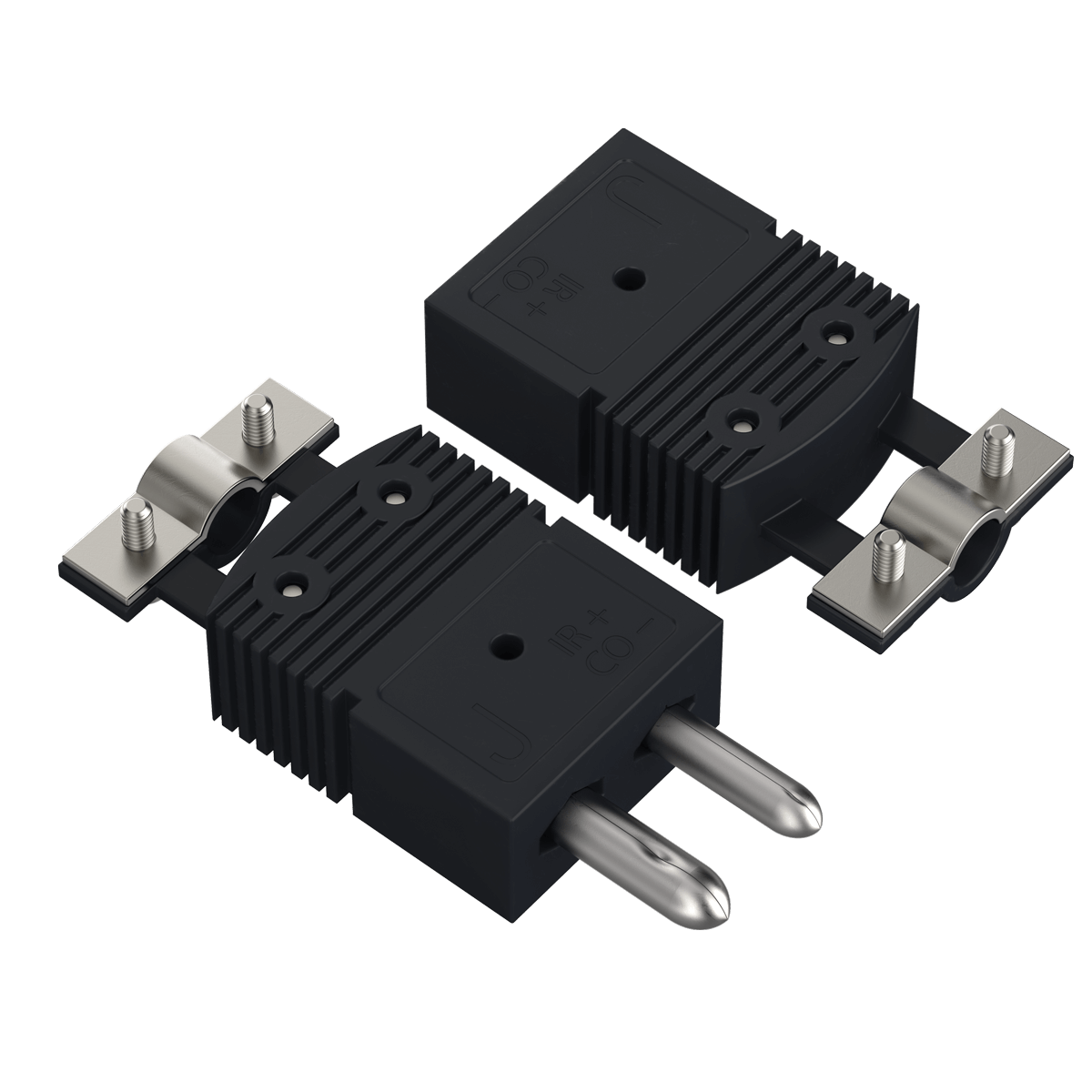

J (ЖК)	Fe	Cu-Ni	Чёрный	OSTW-CC-J-M заказать	OSTW-CC-J-F заказать
S (ПП)	Cu	Cu-Ni	Зелёный	OSTW-CC-S-M заказать	OSTW-CC-S-F заказать

Конструктивное исполнение вилок и розеток в размере «мини»

Вилка

Розетка

Тип НСХ	Термопарные (компенсационные) сплавы и полярность		Цветовое обозначение	Маркировка для заказа (модель «мини»)
Тип НСХ	(+)	(-)	Цветовое обозначение	Вилка	Розетка

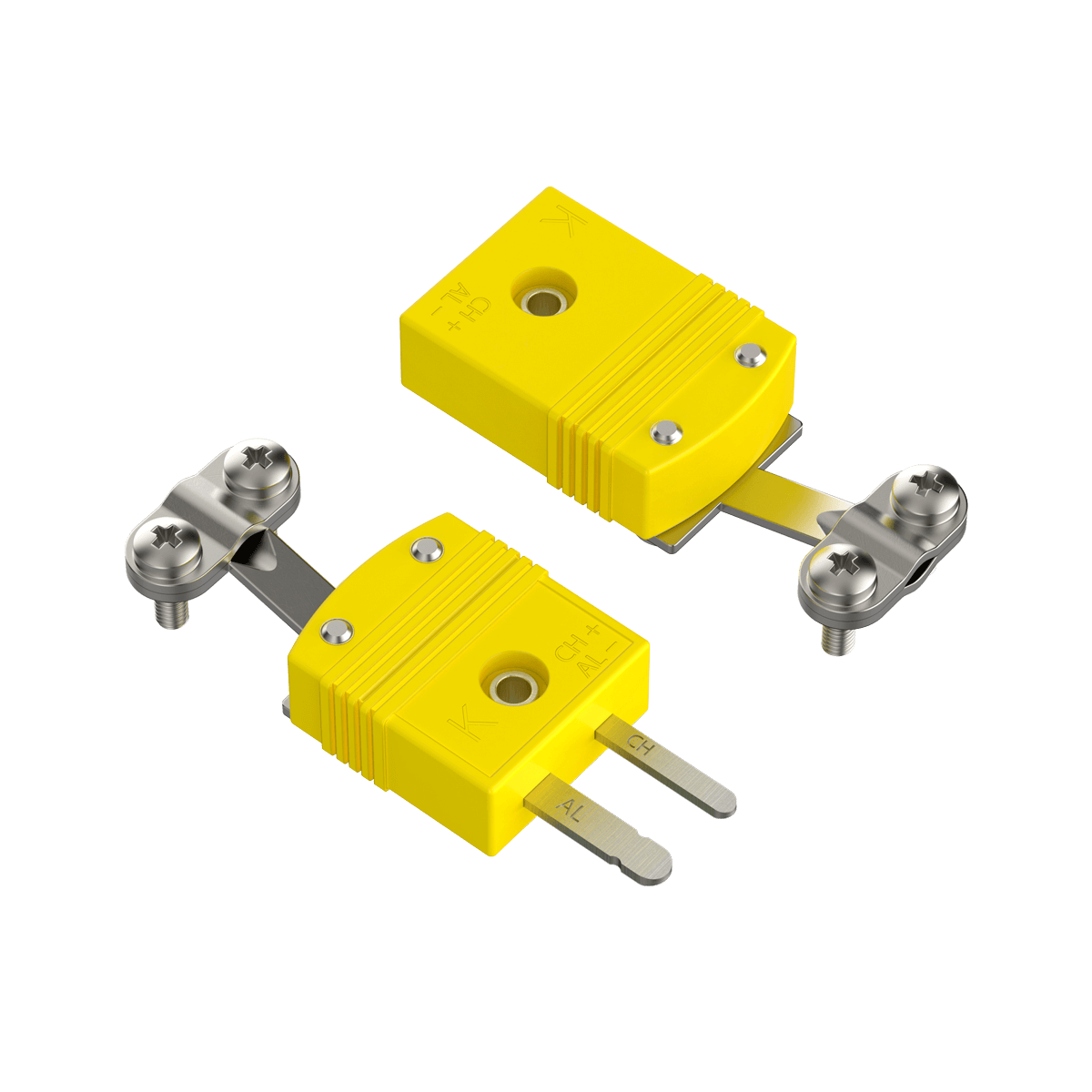

K (ХА)	Ni-Cr	Ni-Al	Жёлтый	SMPW-K-M заказать	SMPW-K-F заказать

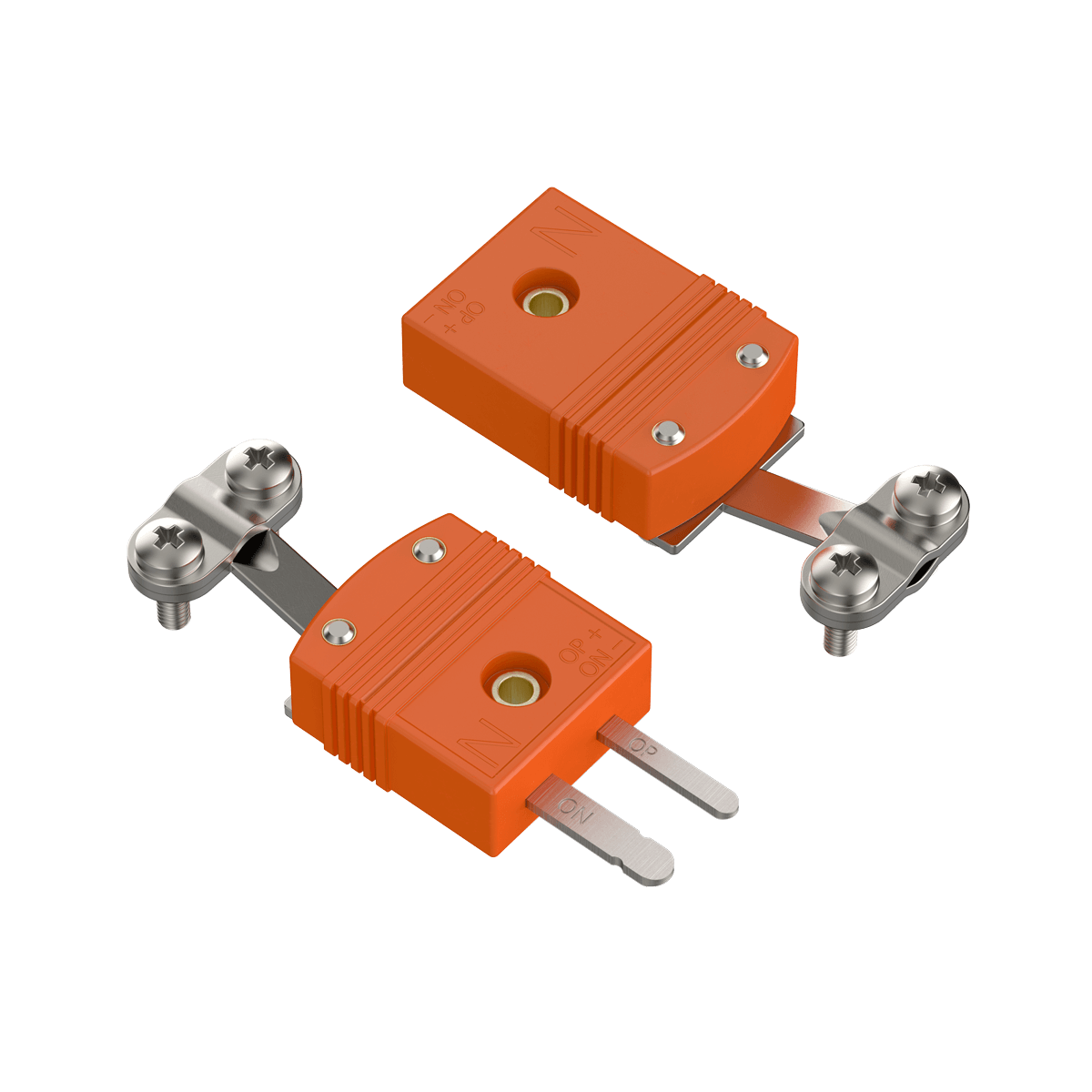

N (НН)	Nicrosil	Nisil	Оранжевый	SMPW-N-M заказать	SMPW-N-F заказать
J (ЖК)	Fe	Cu-Ni	Чёрный	SMPW-J-M заказать	SMPW-J-F заказать
S (ПП)	Cu	Cu-Ni	Зелёный	SMPW-S-M заказать	SMPW-S-F заказать

Термопарные разъёмы для подключения термопар типа ХА(К), НН(N), ЖК(J), ПП(S) к линии связи
