Штуцер передвижной предназначен для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры.

Технические характеристики

Многоразовое использование.
Материал уплотнения – фторопласт-4.
Материал штуцера: нержавейка AISI 304.
Максимальная рабочая температура: +260 °С.
Максимальное рабочее давление 1,0 МПа.

Чертёж передвижного штуцера

Конструктивное исполнение штуцеров

Исполнение	L1, mm	L2, mm	M	d, mm	S1	S2
ШП G1/2.5	43	14,5	G1/2	5,3	27	17
ШП G1/2.6	43	14,5	G1/2	6,3	27	17
ШП G1/2.8	48	14,5	G1/2	8,5	S27	S22
ШП G1/2.10	48	14,5	G1/2	10,5	S27	S22
ШП М27х2.8	50	16,5	М27×2	8,5	S36	S22
ШП M27×2.10	50	16,5	М27×2	10,5	S36	S22
ШП М27×2.20	47	16,5	М27×2	21,5	S36	S22
ШП М20×1,5.3	42	14,5	М20×1,5	3,3	S27	S17
ШП М20×1,5.4,5	43	14,5	М20×1,5	4,8	S27	S17
ШП М20×1,5.5	43	14,5	М20×1,5	5,3	27	17
ШП М20×1,5.6	43	14,5	М20×1,5	6,3	27	17
ШП М20×1,5.8	48	14,5	М20×1,5	8,5	27	22
ШП M20×1,5.10	48	14,5	М20×1,5	10,5	S27	S22
ШП М16×1,5.3	40	12	М16×1,5	3,3	S22	S17
ШП М16×1,5.4,5	40	12	М16×1,5	4,8	S22	S17
ШП М12×1,5.3	41	12	М12×1,5	3,3	S22	S17
ШП М10×1.3	39	10	М10×1	3,3	S22	S17
ШП М10×1.4,5	39	10	М10×1	4,8	22	17
ШП М10×1,5.3	39	10	М10×1,5	3,3	S22	S17
ШП М10×1,5.4,5	39	10	М10×1,5	4,8	S22	S17
ШП М8×1.3	37	8	М8×1	3,3	22	17
ШП М8×1.4,5	37	8	М8×1	4,8	22	17

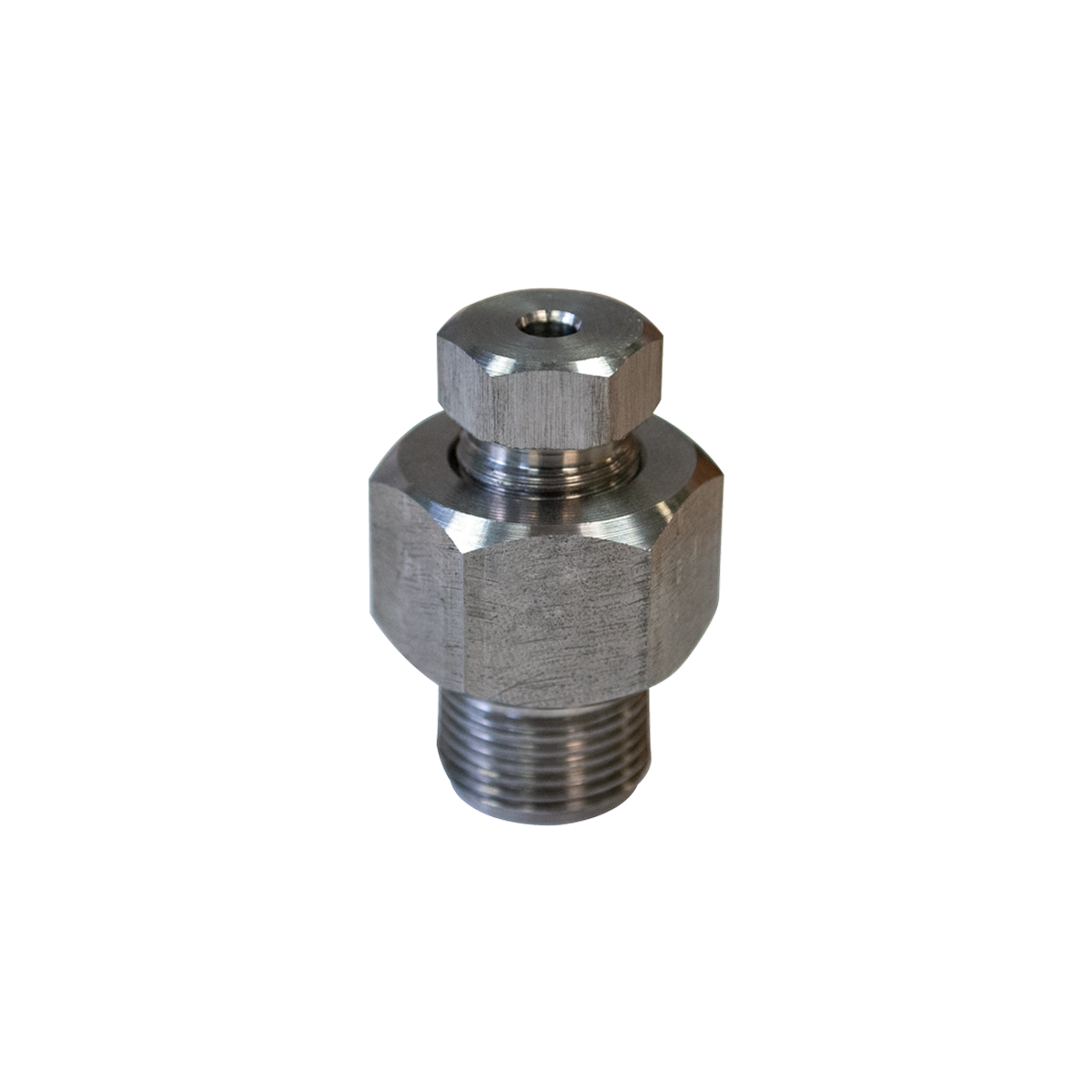

Штуцер передвижной ШП для регулирования глубины погружения датчика температуры
