Сенсорные панельные контроллеры СПК1хх с Ethernet являются развитием линейки СПК1хх. Улучшенные технические характеристики, расширенный набор интерфейсов и обновленное программное обеспечение позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.

Преимущества использования

Разработка алгоритмов управления и визуализации в единой среде программирования.
Экономия монтажного пространства в шкафу автоматики.
Снижение общей стоимости системы управления.

Отличительные особенности

Объединение функций программируемого контролера и панели оператора в одном корпусе (ПЛК+HMI).

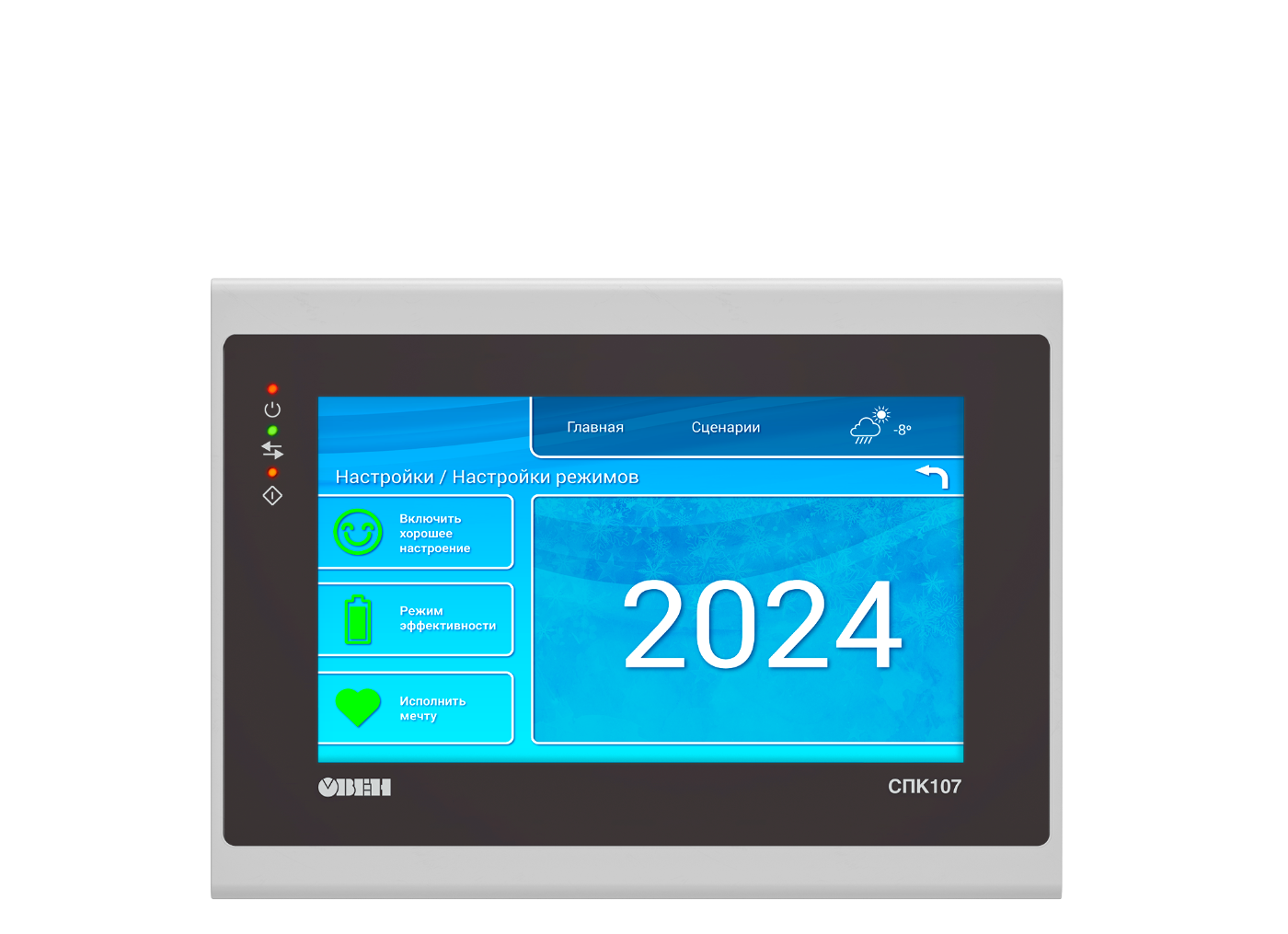

Сенсорный резистивный дисплей 7” (800×480) или 10.2” (1024×600).

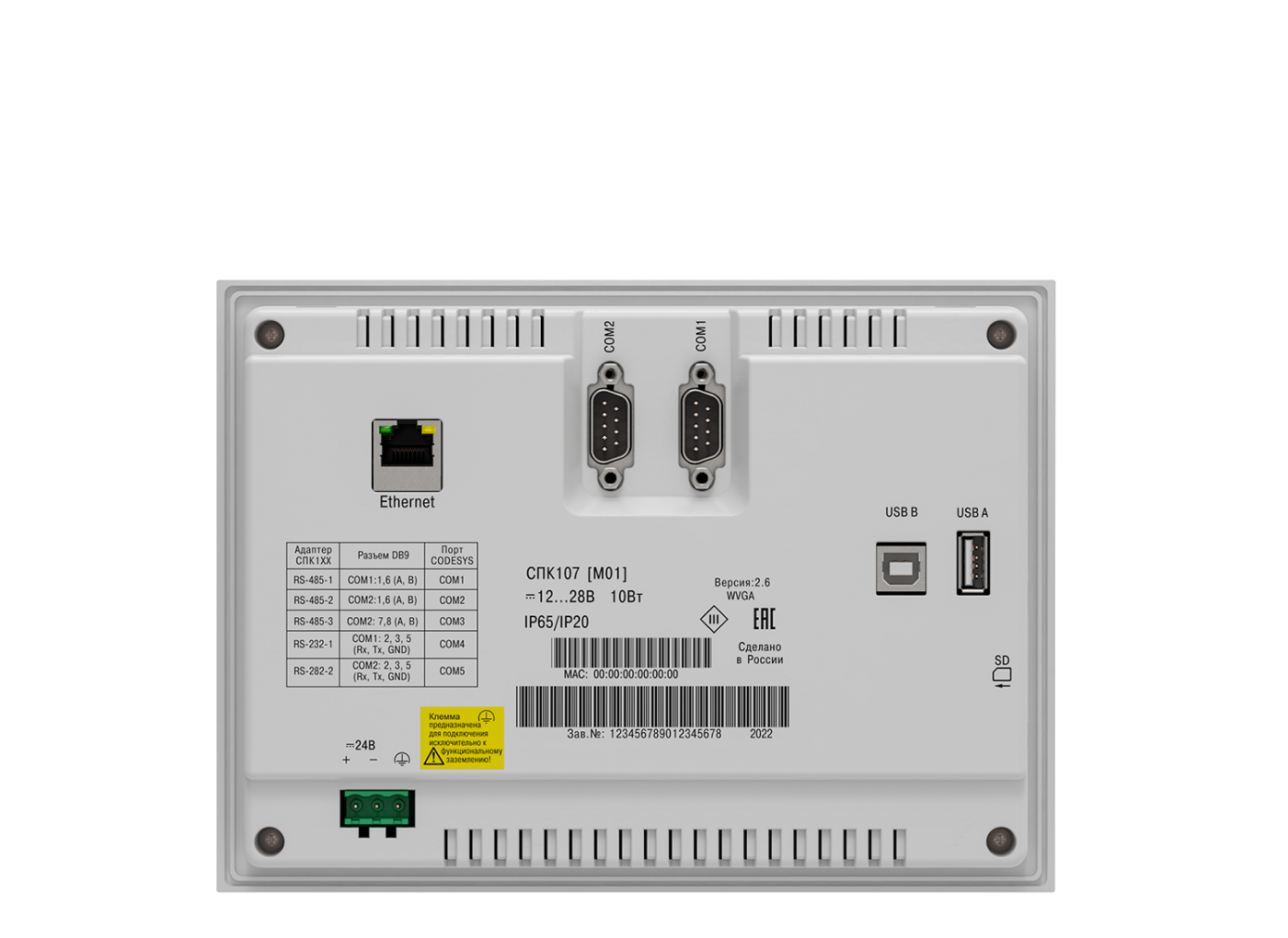

Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт.
Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, OPC UA (Server), MQTT (Client), SNMP (Manager/Agent), протоколов тепло/электросчетчиков, возможность реализации нестандартных протоколов.
Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей.
Поддержка web-визуализации.
Интеграция с облачным сервисом OwenCloud.
Встроенная операционная система Linux.
Гибко настраиваемый сторожевой таймер (WatchDog).
Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
Возможность подключения к СУБД MySQL, MsSQL и PostgreSQL.
Поддержка GSM/GPRS-модемов.
Программирование в среде CODESYS V3.5.
Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
Полная совместимость с предыдущими модификациями (габаритные размеры, возможность импорта проектов).
Поддержка прямого подключения устройств через порт USB-A - мышь, клавиатура.
Степень защиты IP65.

Схема применения СПК1хх

Рекомендуются к использованию

В системах HVAC
В сфере ЖКХ (ИТП, ЦТП)
В АСУ водоканалов
Для управления климатическим оборудованием
В сфере производства строительных материалов

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3:

Поддержка 5 языков программирования, подходящих для специалистов любой отрасли.
Интегрированный редактор визуализации и конфигураторы обмена.
Продвинутые средства отладки и эмуляции.
Множество библиотек, упрощающих разработку проекта.
Отсутствие явных ограничений на число используемых переменных, блоков и т.д.

Функциональная схема СПК1хх

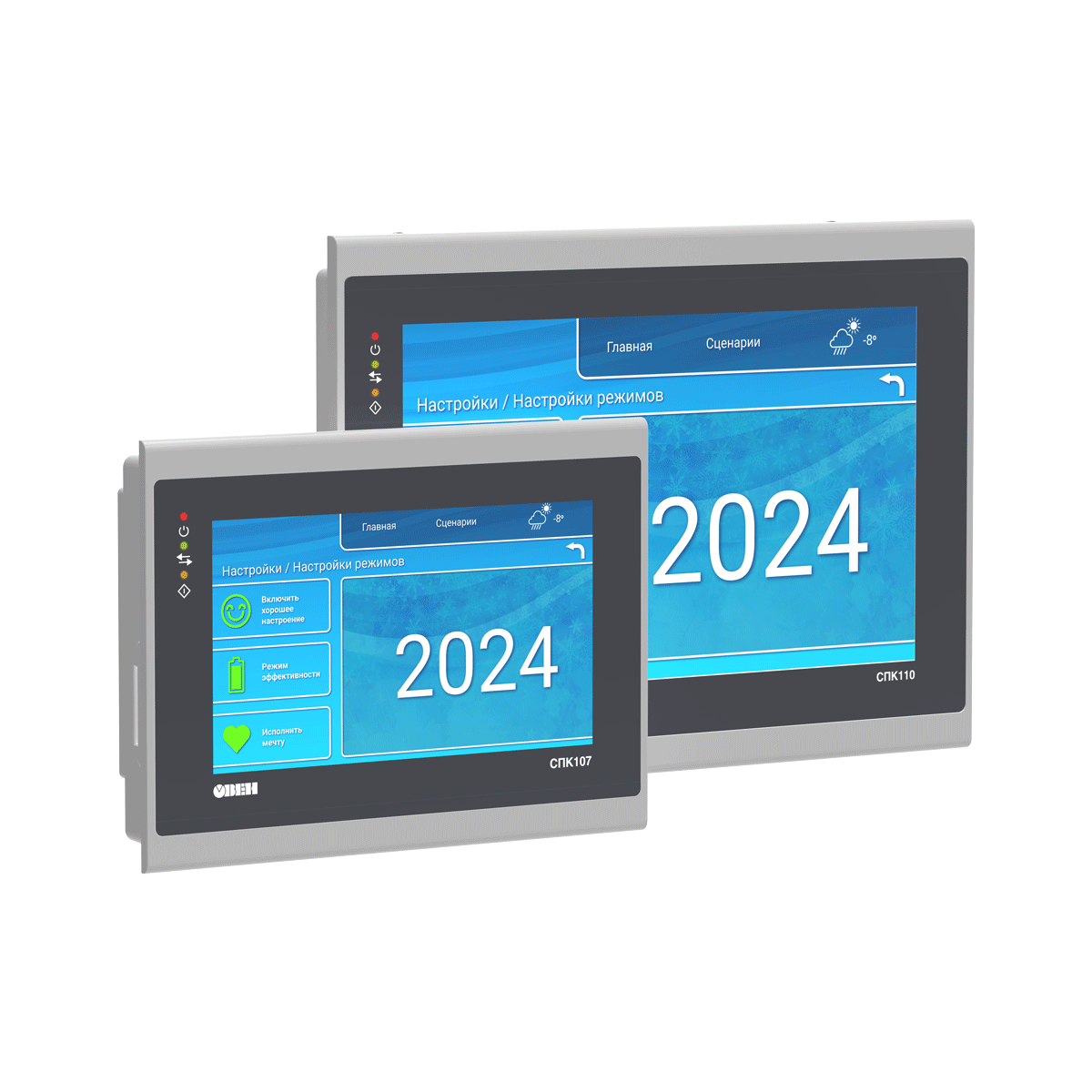

СПК1хх программируемый контроллер со встроенным сенсорным экраном 7-10”
