Программируемое реле ОВЕН ПР102 включено в реестр Минпромторга России.
Реестровая запись №10688072, срок действия до 31.12.2028

ОВЕН ПР102 – программируемое реле для управления вентиляцией, отоплением, насосами и другим оборудованием. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода.

В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля microUSB.

Области применения

Вентиляция
Отопление
ГВС
Насосные групп

Отличительные особенности ПР102

Подключаемое оборудование:

24 дискретных входов.
16 дискретных выходов (э/м реле или транзисторные ключи)
8 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
2 универсальных аналоговых выхода: 4…20 мА/0…10 В

Коммуникационные возможности:

Два интерфейса RS-485, режим Master/Slave:
Интеграция в облачный сервис OwenCloud и SCADA-системы.
Визуализация процессов с помощью панелей оператора.
Управление внешними устройствами по RS-485.

Конструктивные особенности:

Модульный корпус.
Ширина корпуса 7 модулей.
Съемные клеммники – для удобства монтажа.
Быстрая замена батарейки.

Эксплуатация:

2 модификации по питанию: =24 В и ~230 В.
Возможность питания от бортовой сети =12 В.
Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
Работа в неотапливаемых помещениях: -40...+55 ºС.
USB-порт для программирования (не требует питания при программировании).

Модули расширения ОВЕН ПРМ для ПР102

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР102:

ПРМ-1 – для увеличения дискретных входов и выходов.
ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
ПРМ-3 – для увеличения аналоговых входов и выходов.
ПРМ-4 – для увеличения дискретных входов.
ПРМ-5 – для увеличения дискретных выходов.
ПРМ-6 – для увеличения дискретных входов и выходов.

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР102 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР102 и модули ПРМ с разным типом питания.

Примеры применения

Управление вентиляцией

Управление отоплением и ГВС

Управление насосными группами

Управление станками и механизмами

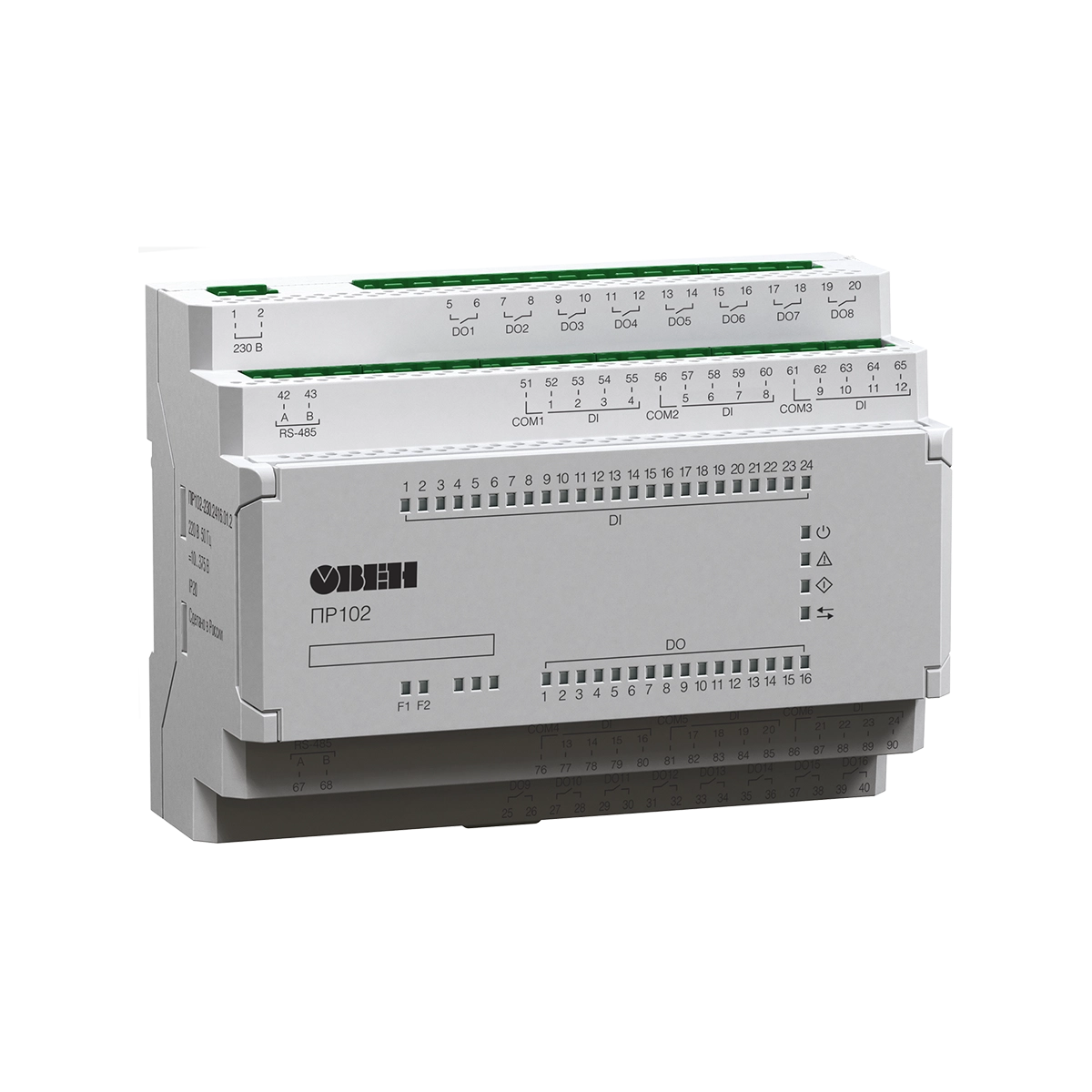

ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов
