ОВЕН ПЛК210 – новая линейка моноблочных контроллеров с расширенными коммуникационными возможностями и дополнительными функциями надежности.

В рамках единого ПО пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами. В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей Мх210 с интерфейсом Ethernet.

Основным коммуникационным интерфейсом ПЛК210 является Ethernet. Контроллер имеет 4 порта Ethernet, 3 из которых объединены в управляемый коммутатор. Это позволяет использовать различные сетевые топологии, а также применять контроллер в качестве шлюза между промышленной сетью и сетью предприятия.

Особенности и преимущества

Высокая производительность

Процессор с частотой до 1800 МГц
Большой объем памяти:
- ROM до 8 ГБ
- RAM до 2 ГБ
- RETAIN 64 Кбайт (MRAM)
Операционная система Linux с RT-патчем

Расширенные коммуникационные возможности

Ethernet дает ряд преимуществ:
- высокая скорость опроса;
- мультимастерность;
- вариативная топология сети
Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client/broker), SNMP (Manager/Agent)
Поддержка протоколов тепло- и электросчетчиков, возможность реализации нестандартных протоколов
Поддержка GSM/GPRS-модемов
Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard
Возможность подключения к СУБД MySQL и MsSQL
Поддержка Web-визуализации CODESYS
Web-интерфейс для настройки и диагностики контроллера
Простое подключение к OwenCloud

Увеличенная надежность

Двойной ввод питания для резервирования по питанию
Поддержка кольцевой топологии Ethernet при подключении модулей Мх210 (STP/RSTP)
Встроенный Firewall

Эргономичный корпус

Крепление на DIN-рейку или на стену
Съемные клеммники с невыпадающими винтами
Удобная система укладки кабеля
Легко заменяемая батарея CR2032, тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой

Эксплуатация в тяжелых условиях

Расширенный диапазон питающего напряжения: =10…48 В (для ПЛК210-1х: =10…36 В).
Расширенный диапазон температуры окружающей среды: -40…+55 °С (для ПЛК210-1х: -20…+55 °С).

Сравнительная таблица

	ПЛК210-1х	ПЛК210-0х
Центральный процессор	4х Cortex-А55 1,8 ГГц	ARMCortex A8 800 МГц
Объем флеш-памяти	8 ГБ (eMMC)	512 Мбайт (NAND)
Объем оперативной памяти	2 ГБ (DDR4)	256 Мбайт (DDR3)
Ионистор*	Есть	Нет
Быстрые входы	8 FDI	8 FDI
Напряжение питания	10…36 В	10…48 В
Рабочая температура	-20…55 °C	-40…55 °C

* контроллер оснащен ионисторами, которые предназначены для безопасного завершения работы встроенного ПО при отключении питания

Для сравнения возможности сетевого обмена модификаций ПЛК210-1х и ПЛК210-0х мы провели тест на реальном объекте с общим количеством сигналов 5000. Про результаты тестирования читайте в нашей статье.

Обзор линейки контроллеров ПЛК210

Схема применения

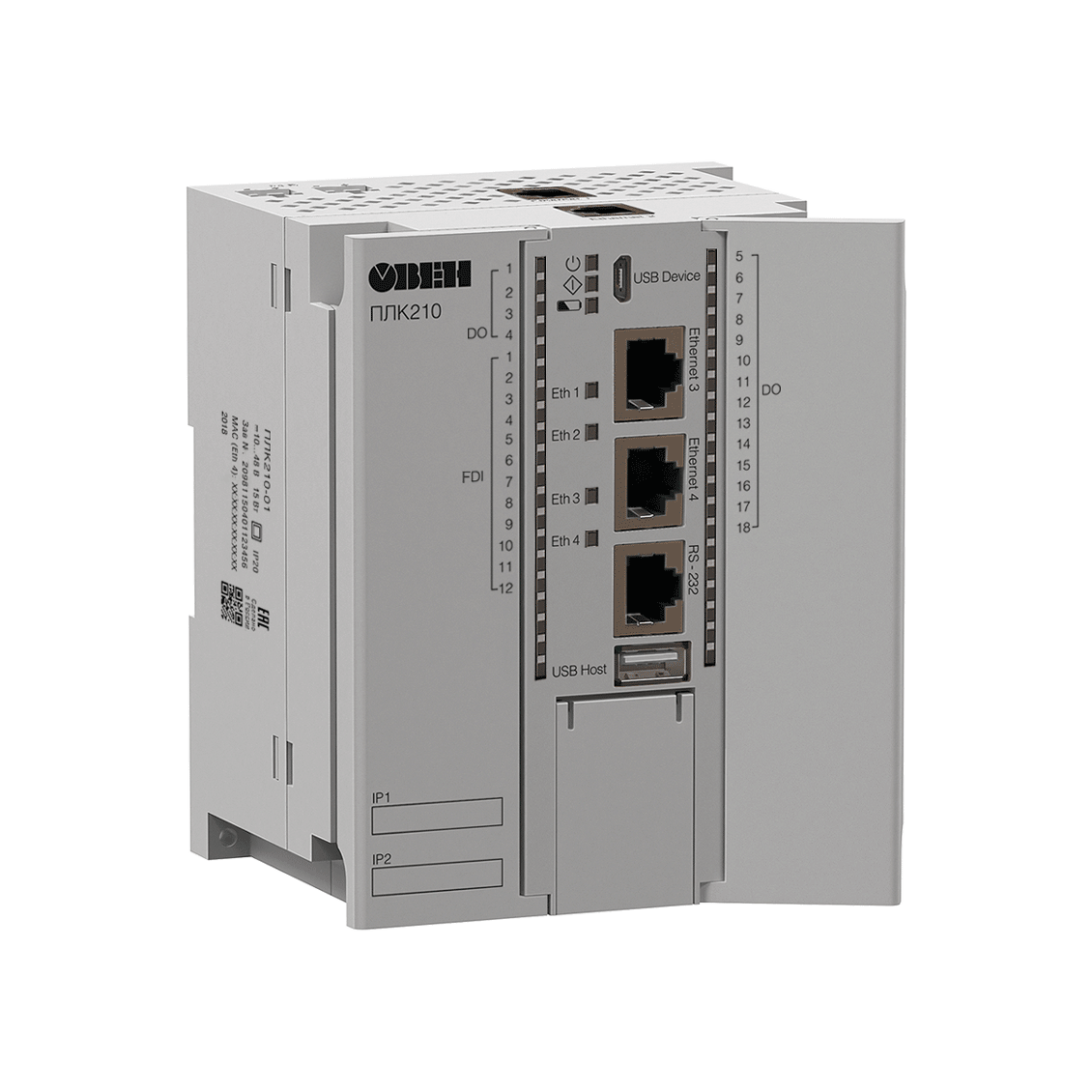

ПЛК210 высокопроизводительный программируемый контроллер с расширенными сетевыми возможностями
