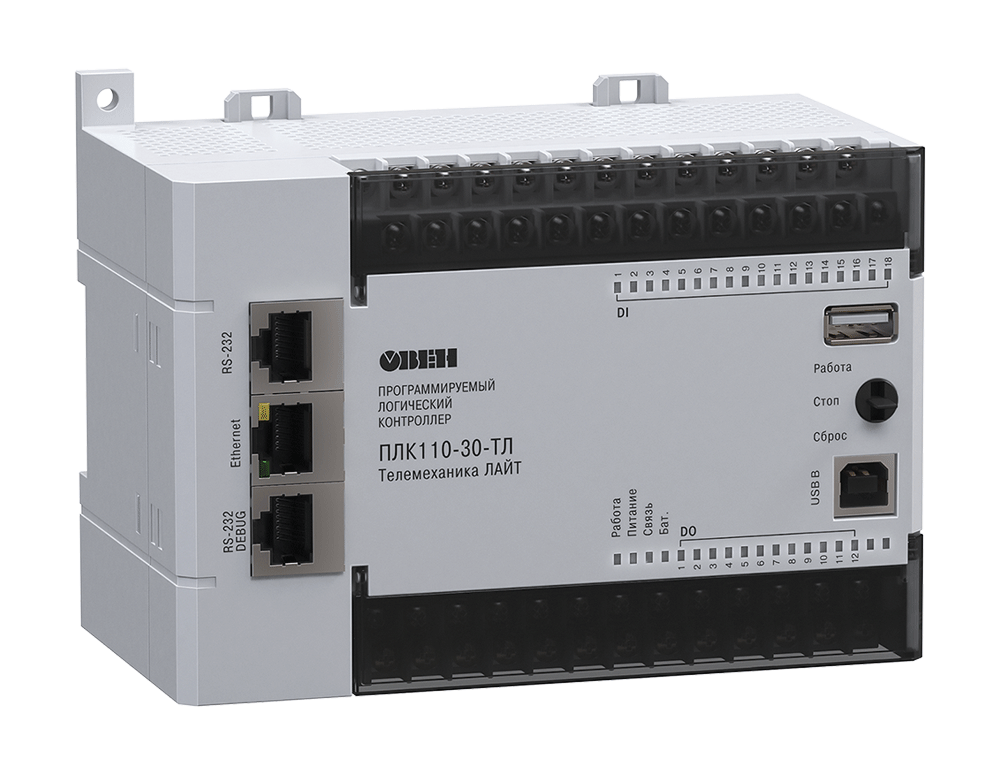

ОВЕН ПЛК110-30-ТЛ [М02] – программируемый моноблочный контроллер с дискретными входами/выходами на борту для автоматизации средних систем с возможностью программирования из SCADA-системы ОВЕН Телемеханика ЛАЙТ.

Предназначен для построения систем автоматизации среднего уровня и распределенных систем управления.

Рекомендации к применению

Построение систем телемеханики и АСУ ТП электрических подстанций (35/6(10)/0,4 кВ).
Построение систем телемеханики и АСУ ТП железнодорожного транспорта.
Создание распределенных систем противоаварийной автоматики и контроля электроснабжения.
Построение систем электроснабжения предприятий.
Системы мониторинга работы оборудования.
Системы управления освещением.

Отличительные особенности

Программируется из SCADA-системы ОВЕН Телемеханика ЛАЙТ.
Объединение в один проект большого количества контроллеров.
Готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты.
Встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в системах телемеханики в энергетике.
Алгоритмы циклической, спорадической передачи данных, настройка апертуры измерений.
Может иметь любое число направлений отдачи (количество пунктов управления) и настраиваемые объемы данных телеметрии и прав доступа.
Возможность реализации локальных алгоритмов в контроллере (FBD, ST (Pascal, C)).

Преимущества контроллера ОВЕН ПЛК110-30-ТЛ [М02]

Представляет собой стандартный КП (контролируемый пункт) телемеханики. Набор и адреса передаваемых параметров можно настраивать произвольно.
Сбор со счетчиков текущих (показания, измерения) и архивных (энергия, профили мощности) данных, журналов событий счетчиков для передачи на любой верхний уровень.
Три уровня доступа: чтение данных, конфигурирование, администрирование.
Возможность совместного использования с модемом ОВЕН ПМ01 по GPRS в статической и динамической сети («серый» IP-адрес, установка соединения снизу от контроллера на сервер).
Прозрачный канал доступа по протоколу TCP/IP, в том числе в режиме GPRS.
Расчет внутри контроллера параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104.
Обработка внутри контроллера мгновенных значений мощности по группам и выдача командного сигнала на отключение.
Ведение архива на USB-носителе.

Функциональная схема
