В 2025 году планируется прекращение поставок ПЛК110-MS4. Рекомендуем не закладывать его в новые проекты. В 2025 году запланирован выпуск контроллера ПЛК210 с исполнительной средой MasterSCADA 4D.

Важно! С 24 июня 2024 года прекращена поддержка обновлений ПО компанией ОВЕН для ПЛК110-MS4. Актуальная версия среды разработки для ПЛК (1.2.9) и прошивка контроллера (5.562) находятся на странице прибора в разделе ПО. Другие версии не поддерживаются и не рекомендованы к использованию производителем оборудования. При этом поддержка версии (1.2.9) со стороны компании МПС софт прекращена. Актуальная поддерживаемая версия среды разработчиком ПО (1.2.18).

Рекомендации к применению

Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:

В системах HVAC
В сфере ЖКХ (ИТП, ЦТП)
Для управления климатическим оборудованием
Для автоматизации торгового оборудования

MasterSCADA 4D – кросс-платформенная SCADA-система, позволяющая создавать проекты автоматизации с использованием языков стандарта МЭК61131-3 с динамическим web-интерфейсом. Масштабируемая векторная графика дает возможность с равным успехом управлять технологическим процессом с компьютера, планшета или смартфона с любыми операционными системами.

Преимущества использования MasterSCADA 4D для программирования контроллера

Web-визуализация.
Специализированные библиотеки.
Набор библиотечных алгоритмов.
Элементы визуализации, ранее доступные для отрисовки мнемосхем, теперь доступны для создания web-визуализации контроллера.
Объемные элементы мнемосхем.
Графический редактор.
Редакторы FBD/SFC/LD/ST.
OPC UA на борту контроллера.
Поддерживается одновременная работа с несколькими контроллерами и другими устройствами системы в рамках одной среды.
Программирование, настройка обмена и создание визуализации происходит в одном инструменте.

Линейка ПЛК110-MS4 [М02] с MasterSCADA 4D

Параметр	ПЛК110-30-MS4 [М02]	ПЛК110-60-MS4 [М02]
Количество входов	18	36
Количество выходов	12	24
RS-485	2	2
RS-232	1	1
RS-232-Debug	1	1
Ethernet 100 Base-T	1	1
USB B - USB-RNDIS	1	1

Функциональная схема

Лицензирование: по максимальному количеству одновременных сетевых подключений (до 3-х или до 10-ти)

Обсуждение на форуме ПЛК110-MS4 [М02]

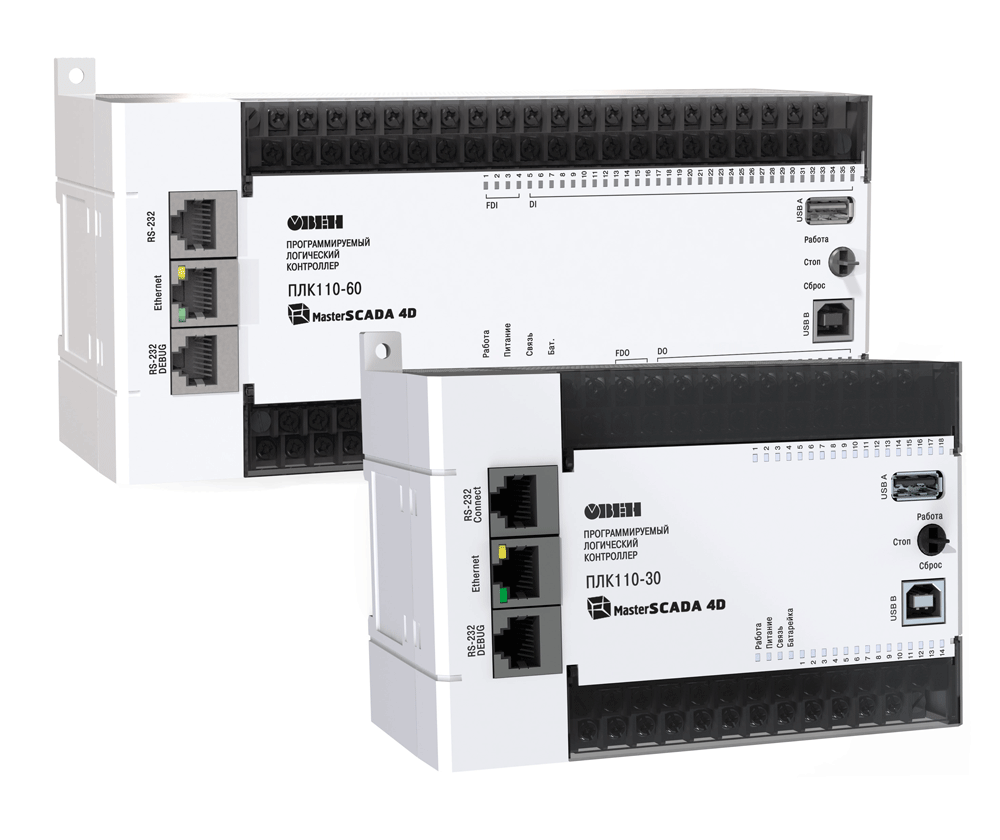

ПЛК110-MS4 программируемый контроллер с исполнительной средой MasterSCADA 4D
