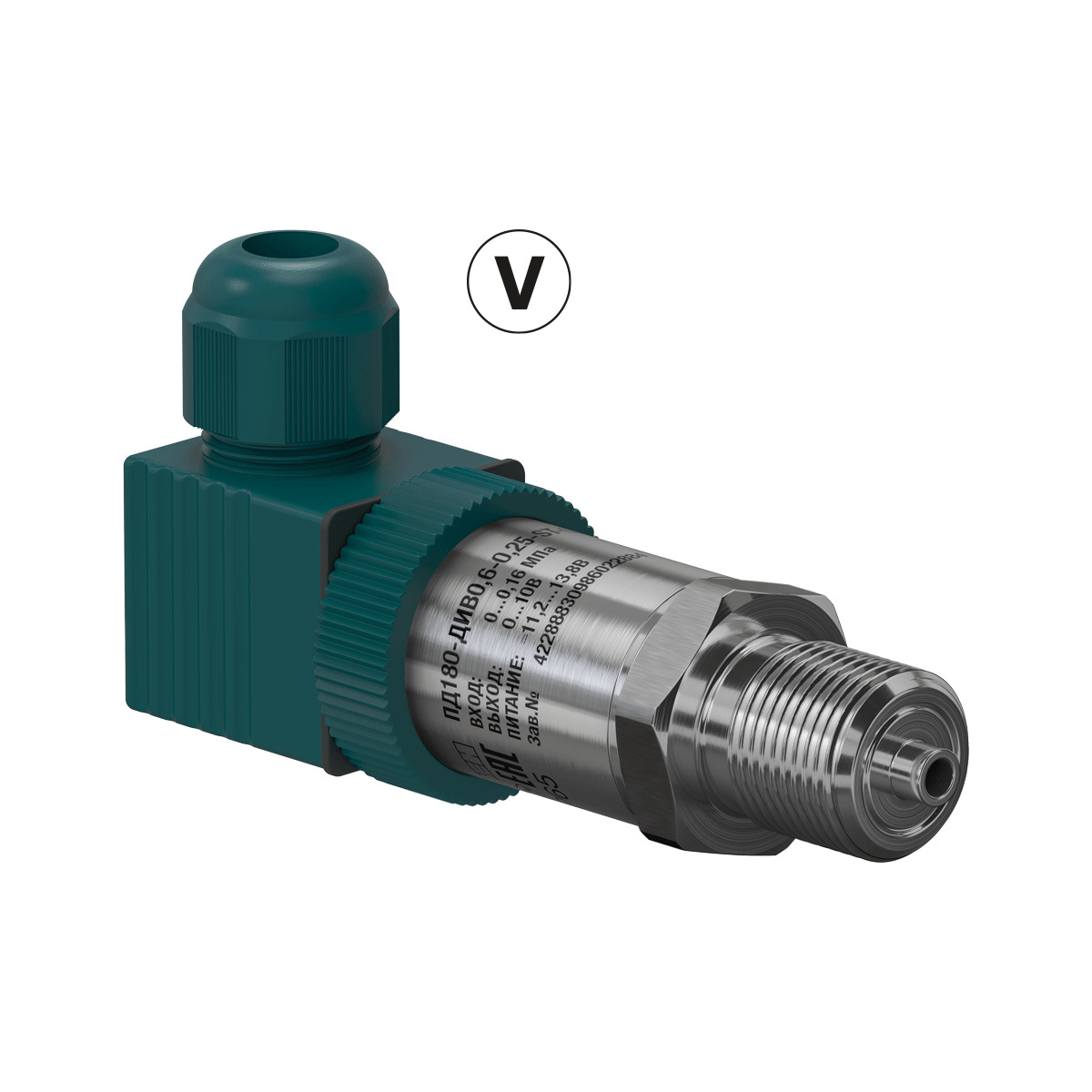

ПД180 датчик преобразователь давления с вольтовым выходом и энергосберегающим исполнением

Выходной сигнал по напряжению - У1 : 0…10 В, 3-проводная схема; У2 : 0…5 В, 3-проводная схема; У3 : 0,4…5,5 В, 3-проводная схема; У4 : 0,5…4,5 В, 3-проводная схема; У5 : 0,4…2,0 В, 3-проводная схема.

Основная приведенная погрешность - 0,25 %; 0,5 %; 1,5% ВПИ

Диапазон рабочих температур измеряемой среды - -20…+85 °С

Напряжение питания - У1, У2, У3 : от 11,2 до 13,8, номинал 12 В; У4 : от 5,1 до 6,8, номинал 5,3 В; У5 : от 3,2 до 6,8, номинал 5 В.

Сопротивление нагрузки - У1, У2, У3 : 2000 Ом; У4, У5 : 1000 Ом

Потребляемая мощность - У1, У2, У3 : 0,8 Вт; У4, У5 : 0,27 Вт.

Устойчивость к механическим воздействиям - группа исполнения V2 по ГОСТ Р 52931-2008

Степень защиты корпуса - IP65

Устойчивость к климатическим воздействиям - УХЛ3.1

Диапазон рабочих температурокружающего воздуха - –40…+70 °С

Атмосферное давление рабочее - 84,0...106,7 кПа

Среднее время наработки на отказ - не менее 100 000 ч

Средний срок службы - 12 лет

Перегрузочная способность - не менее 200 % от ВПИ

Предельное давление перегрузки - не менее 400 % от ВПИ

Условия эксплуатации

Рабочие условия эксплуатации: на открытом воздухе или в помещениях без агрессивных паров и газов при атмосферном давлении от 84 до 106,7 кПа, с температурой окружающего воздуха в диапазоне от -40 до +80 °С и относительной влажностью не более 85 %, без конденсации влаги при 35 °С и более низких температурах.

Нормальные условия эксплуатации: закрытые помещения без агрессивных паров и газов с температурой воздуха (23±5) °С и относительной влажностью не более 80 % при атмосферном давлении от 84 до 106,7 кПа.

Габаритные и установочные размеры

Схемы подключения

Модификации
