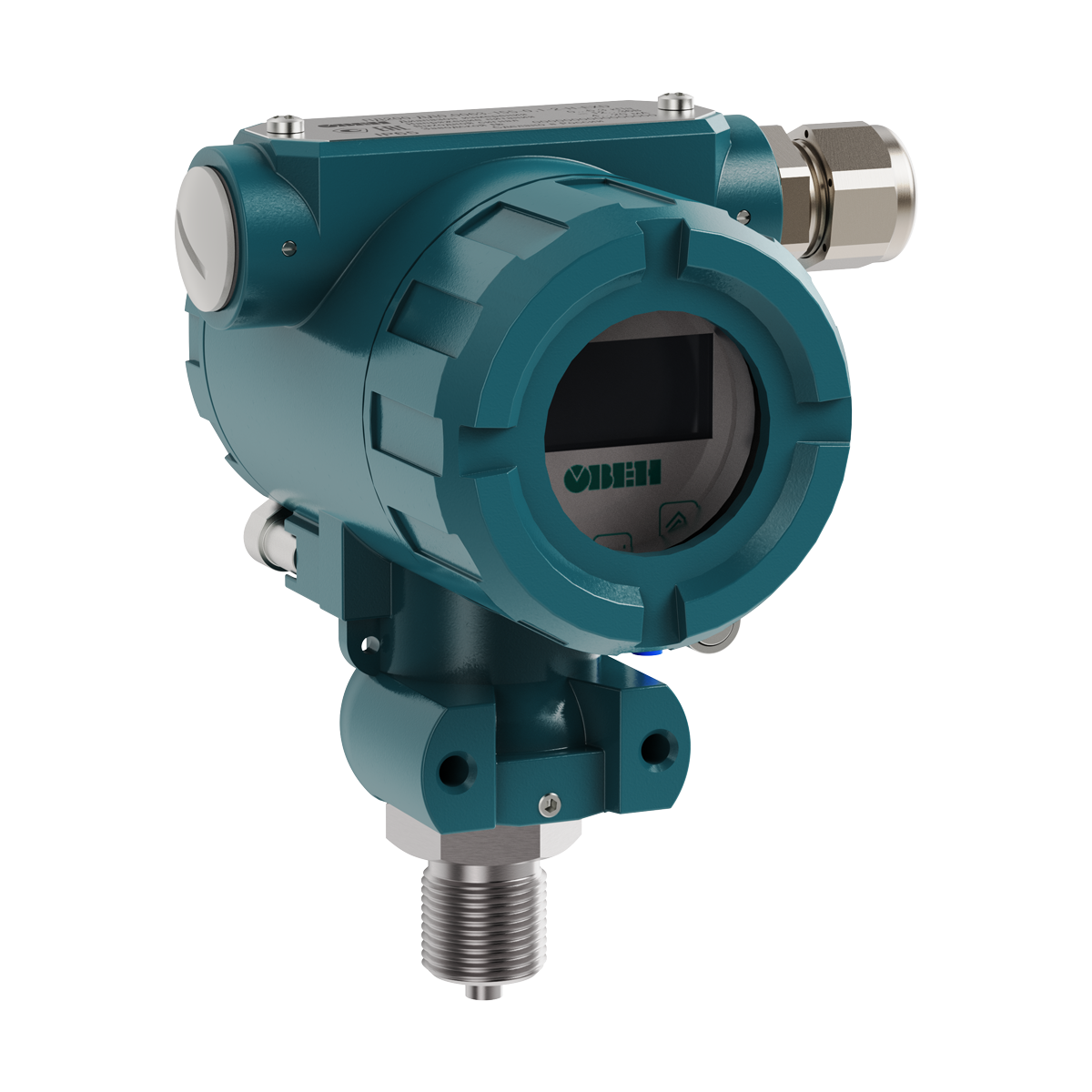

ПД100И модели 1х5-2 датчик давления с ЖК-индикацией и перенастройкой
Под заказ
Код: ОВЕН ПД100И модели 1х5-2
от 882.97 BYN
Датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с мембраной из нержавеющей стали, с выходным сигналом 4…20 мА. Датчик имеет «полевой» корпус и матричный ЖК-индикатор.
Преобразователи давления ПД100И предназначены для применения в составе систем автоматического регулирования и управления в энергетике, объектах нефтегазового хозяйства, производствах, находящихся в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ и производствах с агрессивными средами.
Среда измерения
Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S)
Отличительные особенности
- Удобство настройки и эксплуатации - графическая поворотная матричная ЖК-индикация с регулируемой подсветкой и линейной шкалой
- Перенастройка параметров датчика - перенастройка диапазона измерений до 1:5, корректировка точки 4 мА («нуля»), выбор размерности измеряемой величины
- Стабильное значение "ноля" преобразователя
- Датчик внесен в Государственный реестр средств измерения
- Бесплатная заводская первичная поверка
Основные характеристики
- Верхний предел измерений: от 0,0125 до 4 МПа.
- Тип измеряемого давления: избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Диапазон температур измеряемой среды: -40…+125 °С.
- Класс точности: 0,25 %; 0,5 %.
- Межповерочный интервал – 3 года.
Технические характеристики
Выходной сигнал постоянного тока - 4...20 мА, 2-х проводная схема «токовая петля»
Основная приведенная погрешность - 0,25 или 0,5 % ВПИ
Верхний предел измерения:
ДИ - от 0,016 МПа до 4 МПа
ДВ - от 0,016 МПа до -0,1 МПа
ДИВ - от 0,0125 МПа до 2,4 МПа
ДА - от 0,1 МПа до 2,5 МПа
Глубина перенастройки диапазона - До 1:5
Напряжение питания - 14…36 В постоянного тока, номинальное 24 В
Сопротивление нагрузки - 0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность - не более 0,9 Вт
Ток аварии - 21,5 мА
Устойчивость к механическим воздействиям - группа исполнения V2 по ГОСТ Р 52931
Степень защиты корпуса - IP65
Материал мембраны - Сталь EN 1.4435
Помехоустойчивость - класс B по ГОСТ 30804.6.2-2013
Диапазон рабочих температур измеряемой среды - –40…+125 °С
Диапазон рабочих температур окружающего воздуха - –40…+80 °С
Атмосферное давление рабочее - 84,0...106,7 кПа
Среднее время наработки на отказ - не менее 50 000 ч
Средний срок службы - 12 лет
Межповерочный интервал - 3 года
Методика поверки - КУВФ.406230.100 МП
Масса преобразователей - 1,0 кг
Штуцер для подключения к процессу - M20×1,5; G 1/2; G 1/4; M24×1,5 «торцевая мембрана».
Тип электрического соединителя - Винтовой клеммник и кабельный ввод М20×1,5 в полевой корпус
Перегрузочная способность - не менее 200 % от ВПИ
Предельное давление перегрузки - не менее 400 % от ВПИ
