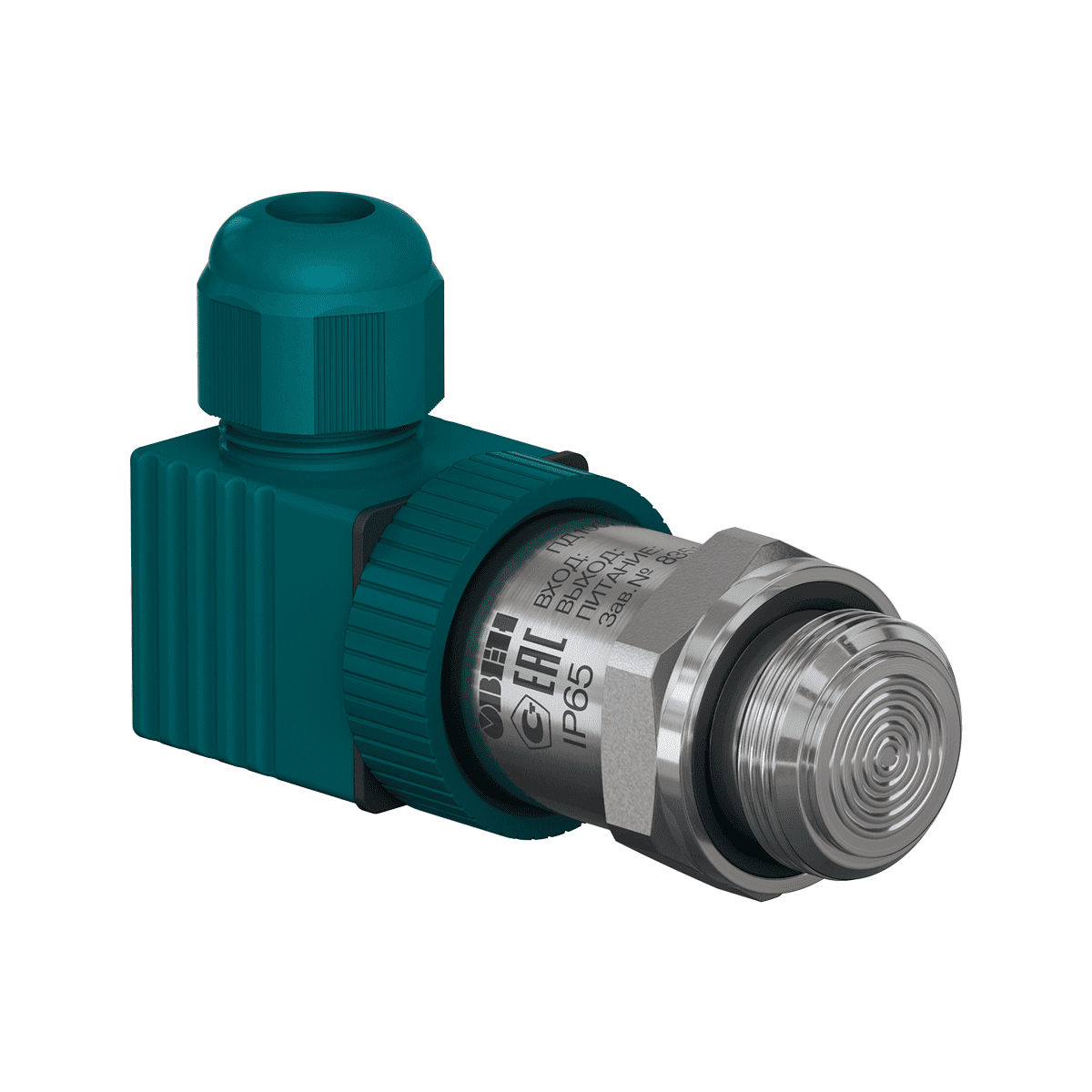

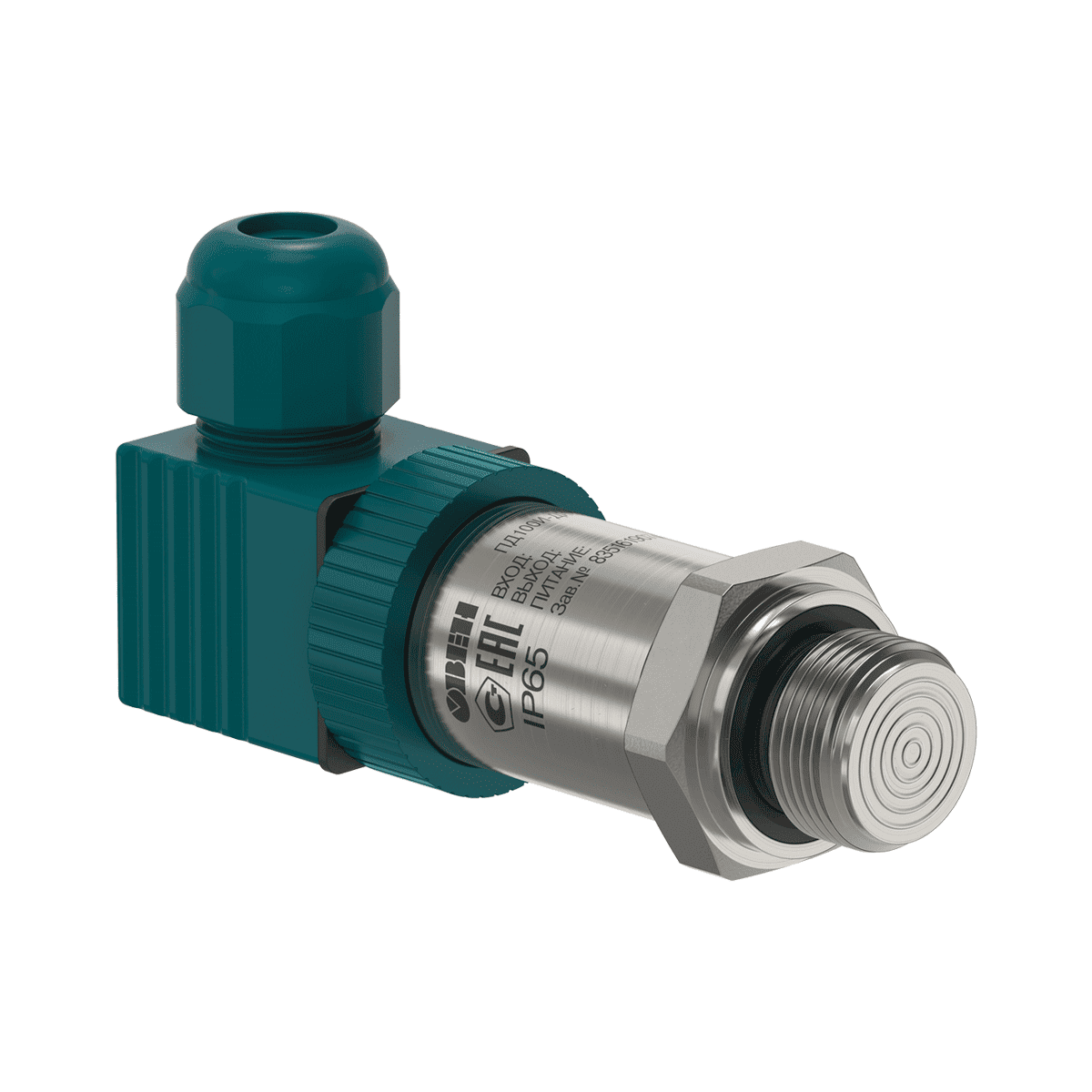

ПД100И моделей 121/141/161 датчик давления с торцевой открытой мембраной для вязких загрязнённых сред

Выходной сигнал постоянного тока - 4...20 мА, 2-х проводная схема

Основная приведенная погрешность - 0,25; 0,5 % ВПИ

Диапазон рабочих температур измеряемой среды - –40…+125 °С

Напряжение питания - 12…40 В постоянного тока, номинальное 24 В

Сопротивление нагрузки - 0…1,4 кОм (в зависимости от напряжения питания)

Потребляемая мощность - не более 0,8 Вт

Помехоустойчивость - класс А по ГОСТ 30804.6.2-2013

Устойчивость к механическим воздействиям - группа исполнения V3 по ГОСТ Р 52931

Степень защиты корпуса - IP65

Устойчивость к климатическим воздействиям - УХЛ3.1

Диапазон рабочих температур окружающего воздуха - –40…+80 °С

Атмосферное давление рабочее - 84,0...106,7 кПа

Среднее время наработки на отказ - не менее 500 000 ч

Средний срок службы - 12 лет

Межповерочный интервал - 3 года

Методика поверки - КУВФ.406230.100 МП

Вес без упаковки / в упаковке - 0,2 кг / 0,3 кг

Штуцер для подключения к процессу - «121» – G1/2” торцевая мембрана; «141» – M24×1,5 торцевая мембрана; «161» – M20×1,5 торцевая мембрана

Тип электрического соединителя - EN175301-803 форма А

Габаритный размер (по высоте) - не более 82 мм

Перегрузочная способность - не менее 200 % от ВПИ

Предельное давление перегрузки - не менее 400 % от ВПИ
