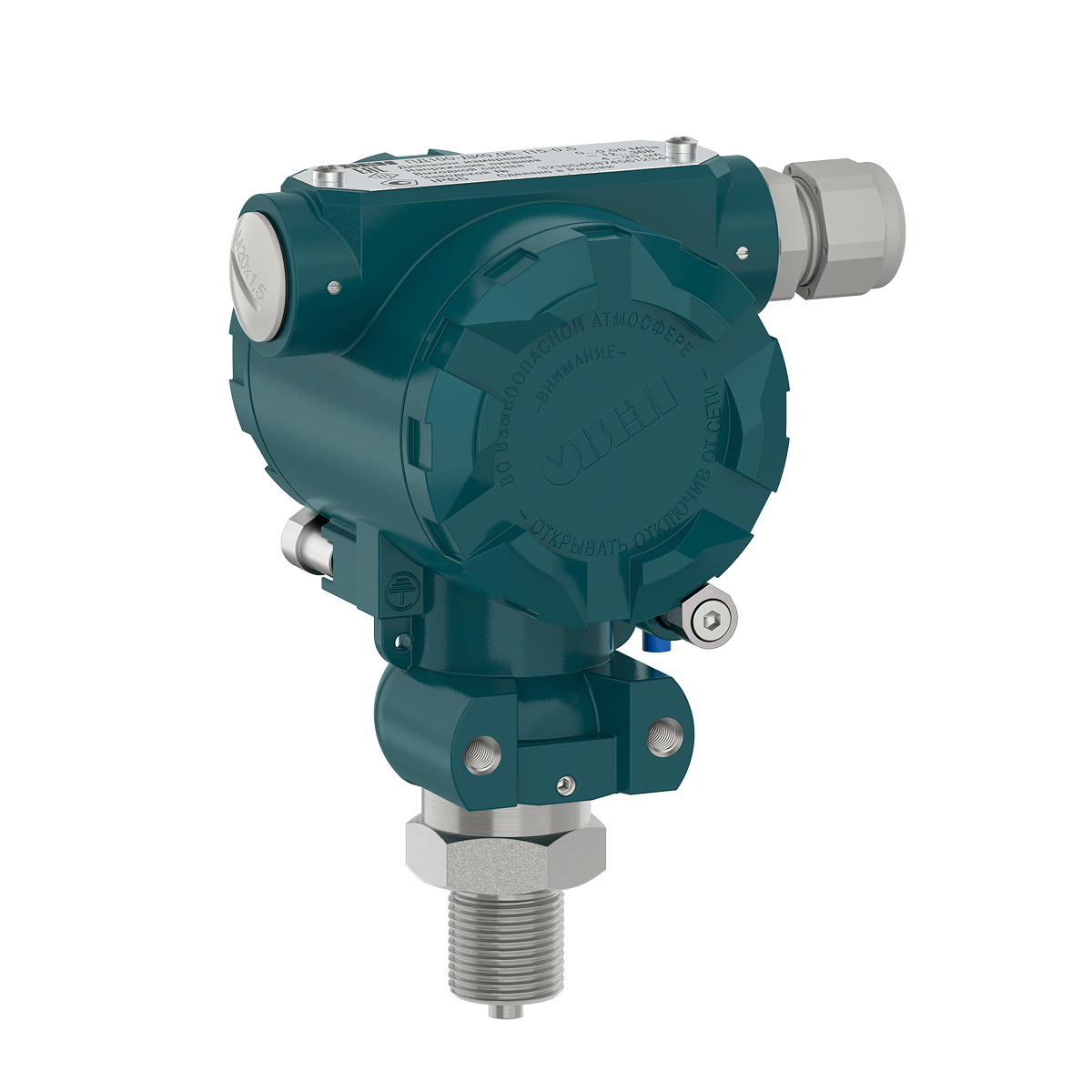

ПД100 модель 1х5 датчик давления в полевом корпусе для сложных условий

Выходной сигнал постоянного тока - 4...20 мА, 2-х проводная схема

Основная приведенная погрешность - 0,25; 0,5 %; 1,5% ВПИ

Диапазон рабочих температур измеряемой среды - –40…+100 °С

Напряжение питания - 12…36 В постоянного тока, номинальное 24 В

Сопротивление нагрузки - 0…1,0 кОм (в зависимости от напряжения питания)

Потребляемая мощность - не более 0,8 Вт

Устойчивость к механическим воздействиям - группа исполнения V3 по ГОСТ Р 52931

Степень защиты корпуса - IP65

Устойчивость к климатическим воздействиям - УХЛ3.1

Диапазон рабочих температур окружающего воздуха - –40…+80 °С

Атмосферное давление рабочее - 66,0...106,7 кПа

Среднее время наработки на отказ - не менее 50 000 ч

Средний срок службы - 12 лет

Межповерочный интервал - 1 год

Методика поверки - КУВФ.406230.100 МП

Вес без упаковки / в упаковке - 1,0 кг / 1,5 кг

Штуцер для подключения к процессу - M20×1,5 манометрической формы (ГОСТ 2405-88); G1/2 манометрической формы (DIN EN 837); G1/4 (DIN 3852)

Тип электрического соединителя - Кабельный ввод под кабель 6-12 мм

Габаритный размер - не более 155×100 мм

Перегрузочная способность - не менее 200 % от ВПИ

Предельное давление перегрузки - не менее 400 % от ВПИ

Схемы подключения и габаритные размеры
