Монтажные колодки KIPPRIBOR PYF-044 и PYF-144 предназначены для установки на стандартную DIN-рейку или плоскость 4-контактных промежуточных реле различных производителей. Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.

Аксессуары: в комплект поставки входит маркировочная пластинка (для всех колодок, кроме одноярусной PYF-044BE. Дополнительно можно приобрести модуль LED-индикации LM-EN или LM-CF и пластмассовый удерживающий зажим BS-4/36P для фиксации промежуточных реле высотой 36 мм.

Схема подключения	PYF-044BE	PYF-044BE/2 (черная)	PYF-044BE/2BL (голубая)	PYF-044BE/2WH (белая)

Описание	Монтажная колодка с винтовыми клеммами	2-ярусная монтажная колодка с винтовыми клеммами
Габаритные размеры
Цоколевка
Номинальный ток и напряжение коммутации	10 А при 300 VAC	12 А при 300 VAC
Возможные варианты упаковки	- картонная коробка (10 шт. / 650 г) - транспортная коробка (280 шт. / 18 кг)	- картонная коробка (10 шт. / 650 г) - транспортная коробка (280 шт. / 24 кг)

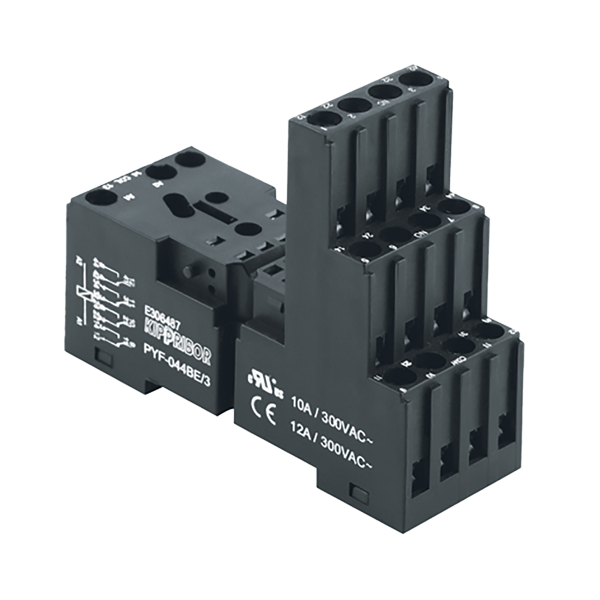

Схема подключения	PYF-044BE/3	PYF-044BE/3WH (белая)	PYF-144BE/3

Описание	3-ярусная монтажная колодка с винтовыми клеммами		3-ярусная монтажная колодка с самозажимными клеммами
Габаритные размеры
Цоколевка
Номинальный ток и напряжение коммутации	12 А при 300 VAC
Возможные варианты упаковки	- картонная коробка (10 шт. / 850 г) - транспортная коробка (280 шт. / 18 кг)	- картонная коробка (10 шт. / 850 г) - транспортная коробка (280 шт. / 18 кг)	- картонная коробка (10 шт. / 950 г)

Устанавливаемые реле

Производитель	Серия реле
KIPPRIBOR	RP
Schneider Electric	RXM4
Finder	55.34
Relpol	R4
Omron	MY4
Phoenix Contact	REL-MR-…21НС (2-контактные реле), REL-IR/…4х21AU (4-контактные реле)
Goodsky	RE
Siemens	3TH40 04-ххх, 3TH40 13-ххх, 3TH40 22-ххх, 3TH40 31-ххх, 3TH40 40-ххх
Idec	RU4S/RU2S, RY4S/RY42S
TDM Electric	РЭП-21
ИЭК	РЭК78/4
ЭКФ	RP-22-4
SHRACK	PT
ABB	CR-M

Дополнительные элементы

Зажим пластмассовый удерживающий. BS-4/36P

Модуль LED-индикации

Аксессуары для монтажных колодок KIPPRIBOR PYF-044BE и PYF-144BE

Зажим пластмассовый удерживающий	Модуль LED-индикации
Применяется для фиксации реле и защиты от выпадения в условиях вибрации	Предназначен для индикации работы реле
BS 4/36P (WH) Высота устанавливаемого реле 36 мм	LM-EN230.R	LM-CF24.G
Модели совместимых колодок KIPPRIBOR: PYF-044 PYF-144

Монтажные колодки KIPPRIBOR PYF-044BE, PYF-144BE (для 4-контактных промежуточных реле серии RP)
