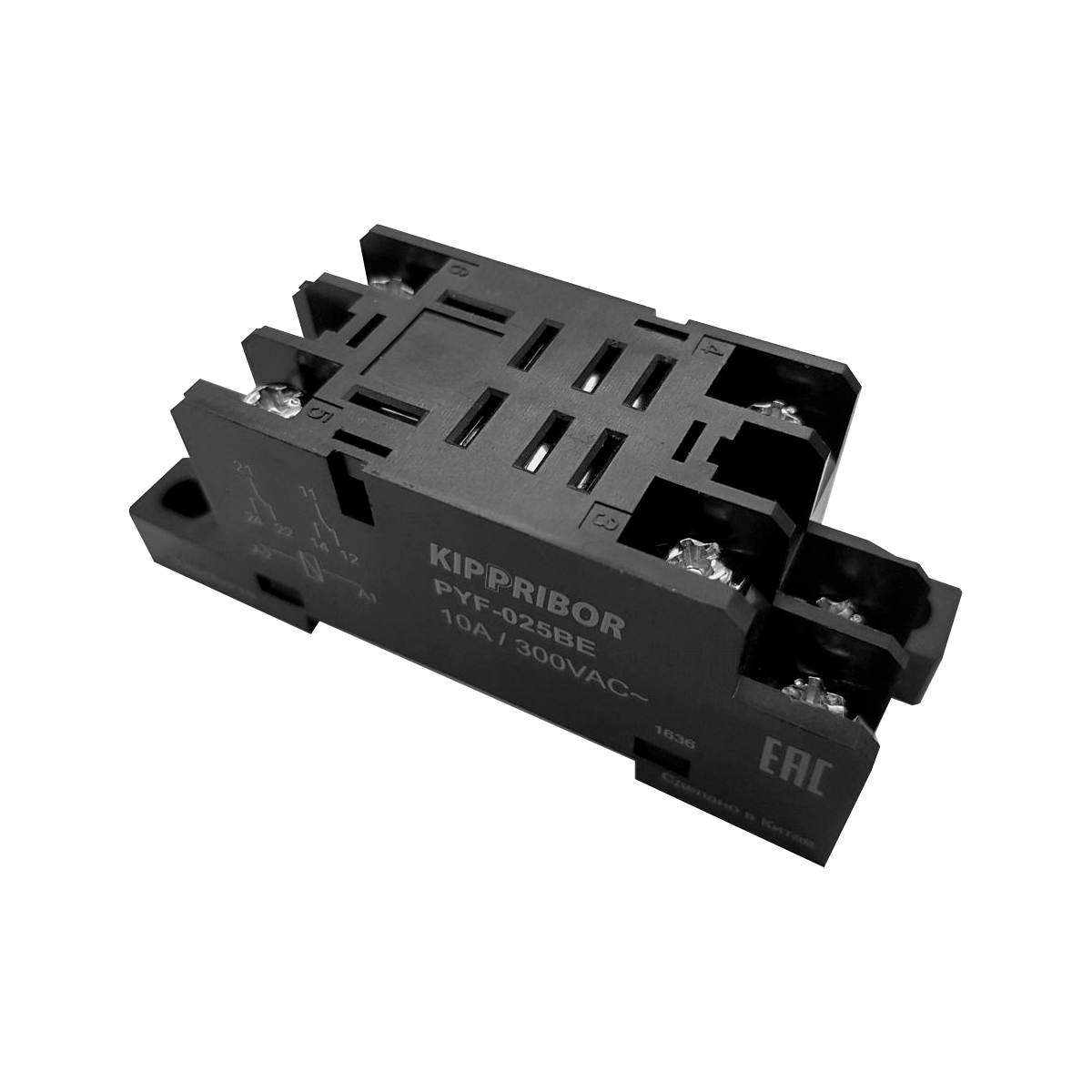

Монтажные колодки KIPPRIBOR PYF-025BE, PYF-045BE для 2- и 4-контактных промежуточных реле предназначены для установки на DIN-рейку 2- и 4-контактных промежуточных реле KIPPRIBOR серии REP и аналогичных промежуточных реле различных производителей. Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.

Аксессуары: стандартно маркировочной пластиной комплектуется только колодка PYF-025BE/2.

Дополнительно можно приобрести:

Фиксирующий пластиковый зажим BS-4/36P (для фиксации реле высотой 36 мм) для колодки PYF-025BE/2
Модуль светодиодной индикации LM-EN230АС.
Модуль светодиодной индикации и защиты LM-CF24VDC.

Дополнительные аксессуары для колодок PYF-025BE и PYF-045BE не предусмотрены, поставляются в комплекте с металлическими зажимами.

	PYF-025BE	PYF-025BE/2	PYF-045BE
Внешний вид
Описание	Монтажная колодка с винтовыми клеммами	2-ярусная монтажная колодка с винтовыми клеммами	Монтажная колодка с винтовыми клеммами
Схема подключения
Габаритные размеры
Цоколевка
Номинальный ток и напряжение коммутации	12 А при 300 VAC

Перечень реле, совместимых с колодками KIPPRIBOR PYF-025BE, PYF-045BE

Серия колодок	PYF-025BE	PYF-045BE
Производитель	Серия реле
KIPPRIBOR	REP-2	REP-4
Schneider Electric	RPM 2	RPM 4
Finder	56.32	56.34
Relpol	RY2	-
Omron	LY2	LY4
Goodsky	RET-2P	RET-4P
Idec	RH2B	RH4B
TDM Electric	-	РЭК77/4
ЭКФ	-	РП 22/4
ИЭК	-	РЭК78/4

Дополнительные элементы для монтажных колодок KIPPRIBOR серии PYF-025BE/2

Зажим пластмассовый удерживающий	Модуль LED-индикации
Применяется для фиксации реле и защиты от выпадения в условиях вибрации	Индикация напряжения питания Используется в AC и DC цепях 110…230 V AC/DC	Индикация напряжения питания Гашение пиков обратного напряжения Используется в DC цепях 6…24 V DC
BS 4/36P (WH) Высота устанавливаемого реле 36 мм	LM-EN230.R	LM-CF24.G
Модели совместимых колодок KIPPRIBOR: PYF-025BE/2
Модели совместимых колодок KIPPRIBOR: PYF-025BE/2

Монтажные колодки KIPPRIBOR PYF-025BE и PYF-045BE (для 2- и 4-контактных промежуточных реле серии REP)
