Предназначены для установки на DIN-рейку 1-контактных промежуточных реле различных производителей. Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.

Аксессуары: в комплект поставки входит маркировочная пластинка. Дополнительно можно приобрести пластиковый удерживающий зажим BS2/15P (BS2/25P) для фиксации реле высотой 15 (25) мм и модуль LED-индикации LM.

Схема подключения	PYF-012BE/2	PYF-012BE/3	PYF-013BE/3

Описание	2-ярусная монтажная колодка с винтовыми клеммами	3-ярусная монтажная колодка с винтовыми клеммами
Габаритные размеры
Цоколевка
Номинальный ток и напряжение коммутации	12 А при 300 VAC
Возможные варианты упаковки	- картонная коробка (20 шт. / 920 г)	- картонная коробка (20 шт. / 900 г)

Перечень реле, совместимых с колодками KIPPRIBOR PYF-012BE/2, PYF-012BE/3, PYF-112BE/3

Производитель	Серия реле
Schneider Electric	RSB
Finder	40.31
Relpol	RM85
Omron	G2R1
Phoenix Contact	REL-MR-…21НС
Goodsky	MI-SH
Idec	RJ
SHRACK	RT1
ABB	CR-P

Монтажные колодки KIPPRIBOR PYF-022, PYF-122 для 2-контактных промежуточных реле

Предназначены для установки на DIN-рейку 2-контактных промежуточных реле различных производителей. Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.

Аксессуары: в комплект поставки входит маркировочная пластинка. Дополнительно можно приобрести пластиковый удерживающий зажим BS2/15P (BS2/25P) для фиксации реле высотой 15 (25) мм и модуль LED-индикации LM.

Схема подключения	PYF-022BE/2 (черная) PYF-022BE/2WH (белая) PYF-022BE/2BL (голубая)	PYF-022BE/3	PYF-122BE/3

Описание	2-ярусная монтажная колодка с винтовыми клеммами	3-ярусная монтажная колодка с винтовыми клеммами	3-ярусная монтажная колодка с самозажимными клеммами
Габаритные размеры
Цоколевка
Номинальный ток и напряжение коммутации	12 А при 300 VAC
Возможные варианты упаковки	- картонная коробка (20 шт. / 775 г) - транспортная коробка (400 шт. / 15,5 кг)	- картонная коробка (20 шт. / 900 г) - транспортная коробка (320 шт. / 15,7 кг)	- картонная коробка (20 шт. / 2160 г)

Перечень реле, совместимых с колодками KIPPRIBOR PYF-022BE/2, PYF-022BE/3, PYF-122BE/3

Производитель	Серия реле
KIPPRIBOR	MR
Schneider Electric	RSB
Finder	40.52
Relpol	RM84
Omron	G2R2
Phoenix Contact	REL-MR-…21-21
Goodsky	EMI-SS
Idec	RQ
SHRACK	RT1
ABB	CR-P

Аксессуары для монтажных колодок KIPPRIBOR PYF-012BE, PYF-022BE, PYF-112BE и PYF-122BE

Зажим пластмассовый удерживающий
Применяется для фиксации реле и защиты от выпадения в условиях вибрации
BS 2/15P Высота устанавливаемого реле 15 мм	BS 2/25P Высота устанавливаемого реле 25 мм	BS 2/33 P Высота устанавливаемого реле 33 мм
Модели совместимых колодок KIPPRIBOR: PYF-012 PYF-022 PYF-122	Модели совместимых колодок KIPPRIBOR: PYF-012 PYF-022 PYF-122	Модели совместимых колодок: PYF-013

Модуль LED-индикации
Предназначен для индикации и защиты работы реле
LM-EN230.R	LM-FQ230.R	LM-CF24.G

8-полюсный соединитель (соединительная шина) BC-022.8P

Предназначен для соединения колодок KIPPRIBOR серий PYF-012, PYF-013, PYF-022, PYF-122, PYF-023, PYF-123

8-полюсный соединитель (соединительная шина) BC-022.8P

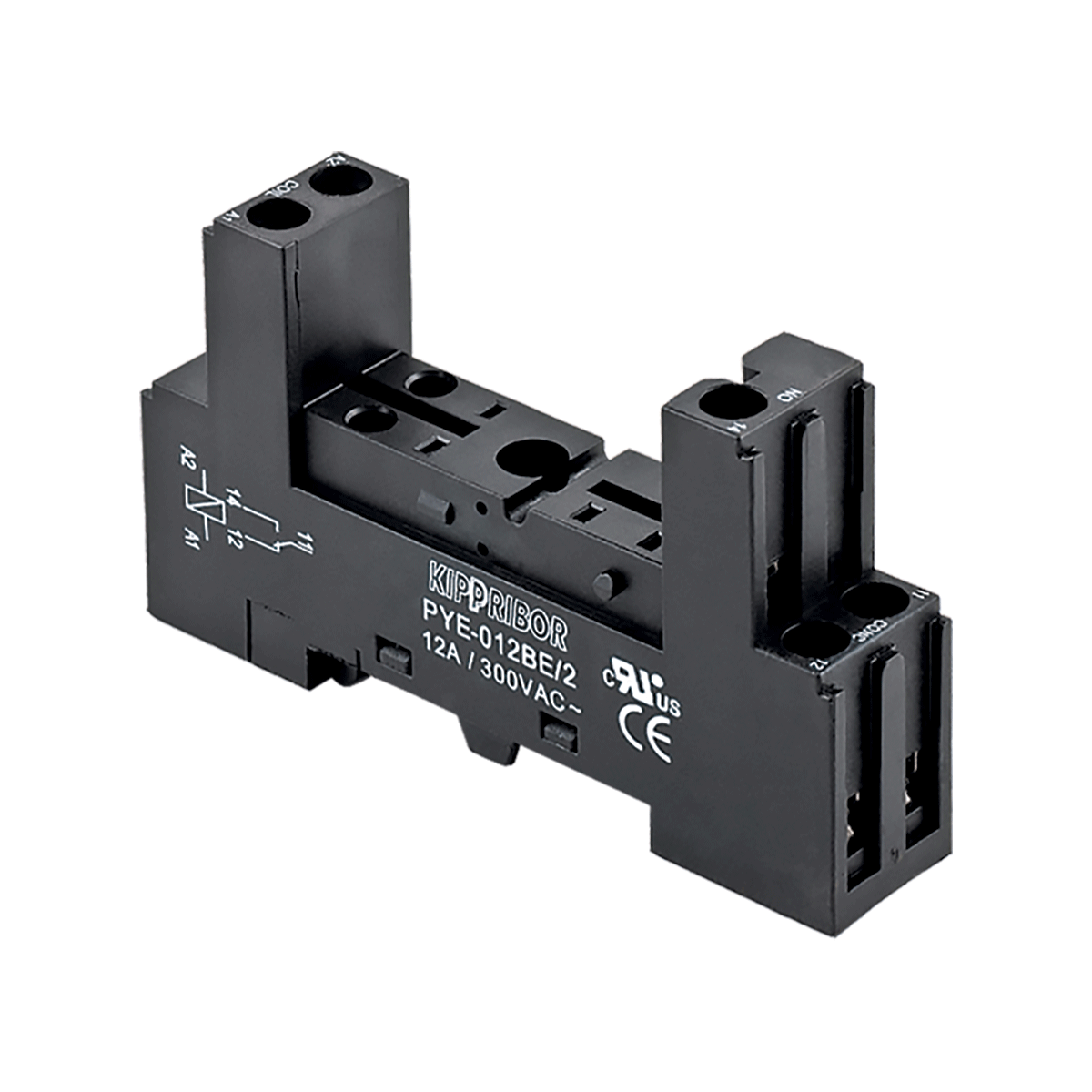

Монтажные колодки KIPPRIBOR PYF-012BE, PYF-022BE, PYF-112BE, PYF-122BE (для 1- и 2-контактных промежуточных реле серии MR)
