Комплект предназначен для самостоятельной установки нормирующего преобразователя НПТ-2 в увеличенные («Луцкие») металлические головки датчиков температуры ДТСхх5Л и ДТПХхх5Л.

Все датчики температуры ОВЕН ДТСхх5Л и ДТПХхх5Л с металлическими головками комплектуются клеммником с винтовыми клеммами. Он уже штатно установлен в головке.

В то же время для преобразования сигнала сенсора в унифицированный сигнал 4…20 мА часто используется нормирующий преобразователь НПТ-2 (исполнение «таблетка»). При этом его необходимо смонтировать внутрь головки датчика. Для этого и служит «Комплект для монтажа НПТ-2 в МГ»

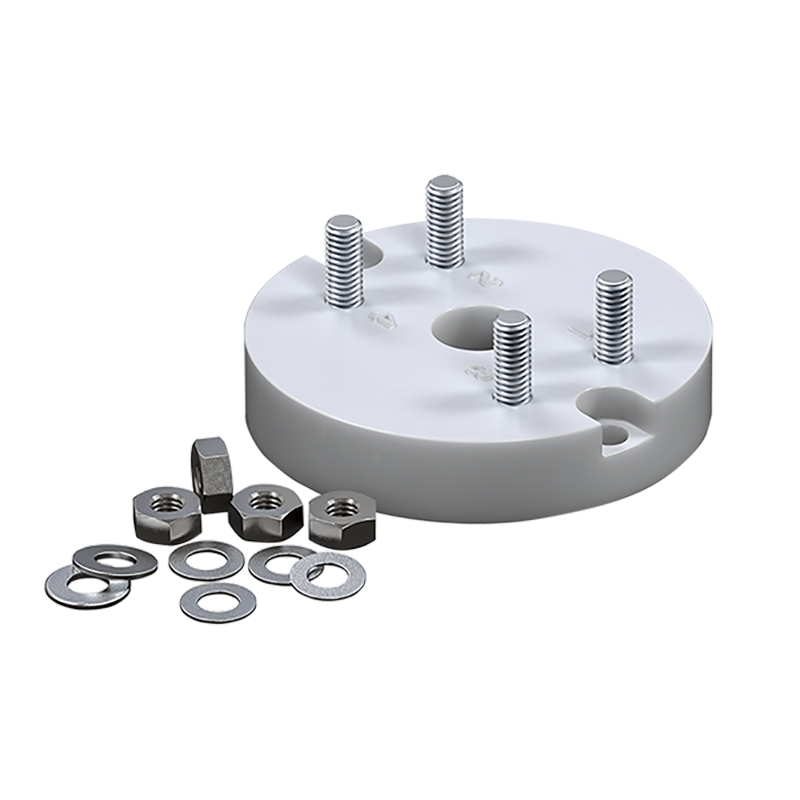

Состав комплекта:

Керамическое основание со шпильками.
Гайки М4.
Шайбы.

Датчики температуры ОВЕН ДТСхх5Л и ДТПХхх5Л

Нормирующий преобразователь НПТ-2

Комплект для монтажа НПТ-2 в металлические головки датчиков

При монтаже штатный клеммник вынимается из головки, а на его место монтируется керамическое основание из комплекта. Гайки и шайбы служат для закрепления выводов чувствительного элемента и кабеля линии связи «датчик-прибор».

Инструкция по установке прилагается.

Монтаж НПТ-2 в металлическую головку датчика

Технические характеристики

Материал основания: керамика.
Резьба на гайках и шпильках: М4.
