Соединение CLAMP (КЛАМП) - это быстроразъёмное соединение (БРС), обеспечивающее быстрый и удобный монтаж элементов трубопроводной арматуры при давлении до 10 или до 16 бар в зависимости от модификации.

Одним из самым главным преимуществом CLAMP соединений, или как его ещё называют Tri-Clamp, является отсутствие выступающих контуров в его внутренней части, это позволяет избежать застойных зон, скопления в них продукта и последующих за этим процессов “прокисания”.

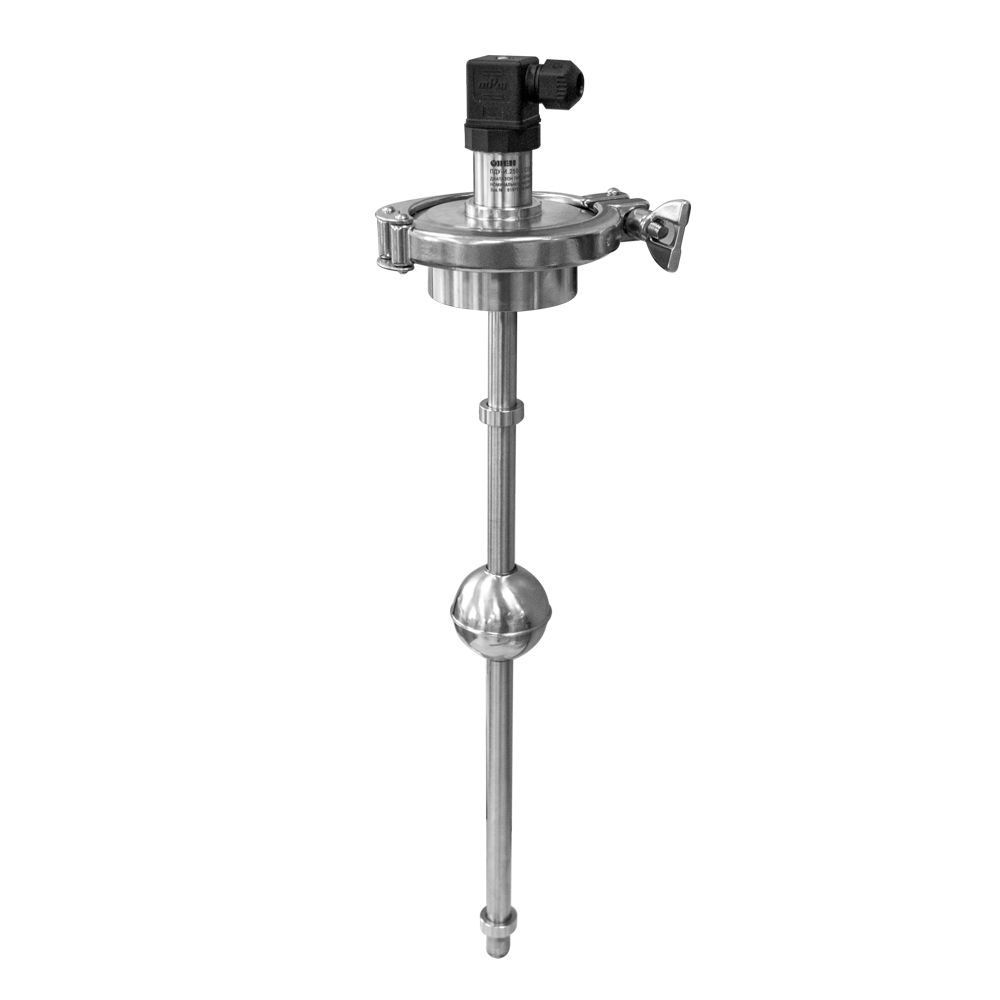

Комплект CLAMP предназначен в качестве закладной детали для датчиков уровня ПДУ-И и ПДУ-RS, датчика давления ПД180 и датчика температуры ДТС205 с аналогичным типом соединения.

Все детали изготовлены из прочной нержавеющей стали AISI 304 с габаритами, соответствующими немецкому стандарту DIN 32676. В качестве уплотнения используется резина EPDM.

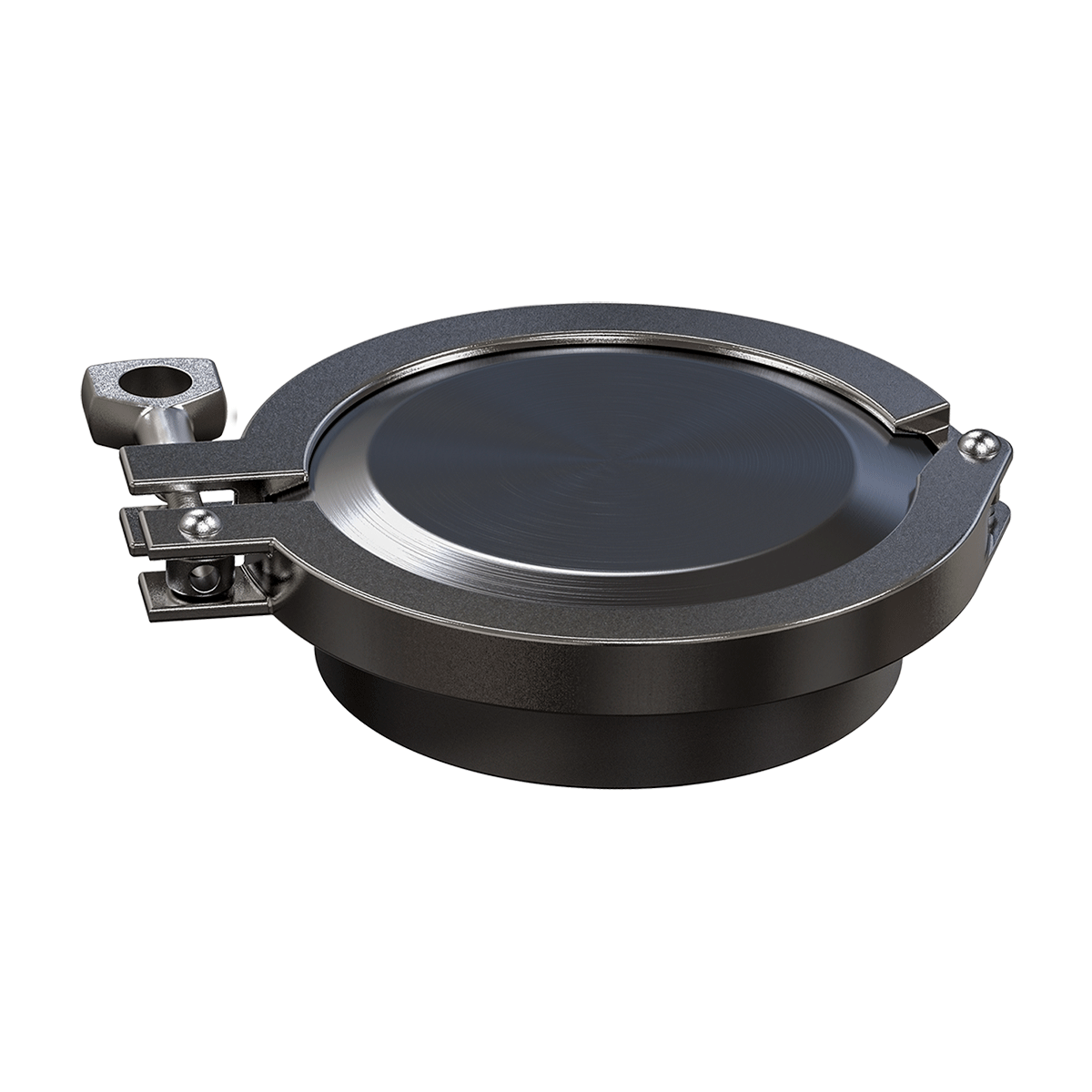

Комплект СLАМР

Патрубок (штуцер) под сварку

Зажимной хомут

Заглушка

Прокладка

Технические характеристики

Наименование параметра	Значение
Материал прокладки	EPDM
Температура эксплуатации уплотнения EPDM	От 0 до +100 °С
Условное давление Ру для DN 65, 80, 100	1,0 МПа
Условное давление Ру для DN 20, 25, 32, 40, 50	1,6 МПа
Материал патрубка под сварку, зажимного хомута, заглушки	Нержавейка AISI 304

Габаритные чертежи

Обозначение	d1	d2	d3	d4
КОМПЛЕКТ СLАМР DN20 DIN32676	20	23	34	27,5
КОМПЛЕКТ СLАМР DN25 DIN32676	26	29	50,5	43,5
КОМПЛЕКТ СLАМР DN32 DIN32676	32	35	50,5	43,5
КОМПЛЕКТ СLАМР DN40 DIN32676	38	41	50,5	43,5
КОМПЛЕКТ СLАМР DN50 DIN32676	50	53	64	56,5
КОМПЛЕКТ СLАМР DN65 DIN32676	66	70	91	83,5
КОМПЛЕКТ СLАМР DN80 DIN32676	81	85	106	97
КОМПЛЕКТ СLАМР DN100 DIN32676	100	104	119	110

Комплект CLAMP закладная деталь для установки датчиков с присоединением clamp
