Включены в реестр Минпромторг, реестровая запись 10642799 до 03.06.2028

Датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, PT100, 100П (только 4…20 мА)) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.

При заказе датчика с HART-протоколом появляется возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).

Среда измерения

Твердые, жидкие, газообразные и сыпучие среды.

В состав термопреобразователей входят:

Первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС).
Измерительные преобразователи НПТ-3 или преобразователь «4…20 мА + HART», встроенные в головку датчика.
Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Использование в составе изделия преобразователя позволяет получать данные об измеренной температуре по 4…20 мА или HART-протоколу в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

Стандартный срок производства – от 8 рабочих дней

Особенности монтажа ДТС325М

При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:

Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5).
Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2).
Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб.

Особенности монтажа ДТС305М

Совместите механическое присоединение датчика и ответную часть, обязательно установив между ними уплотнительное кольцо. Прижмите датчик хомутом.

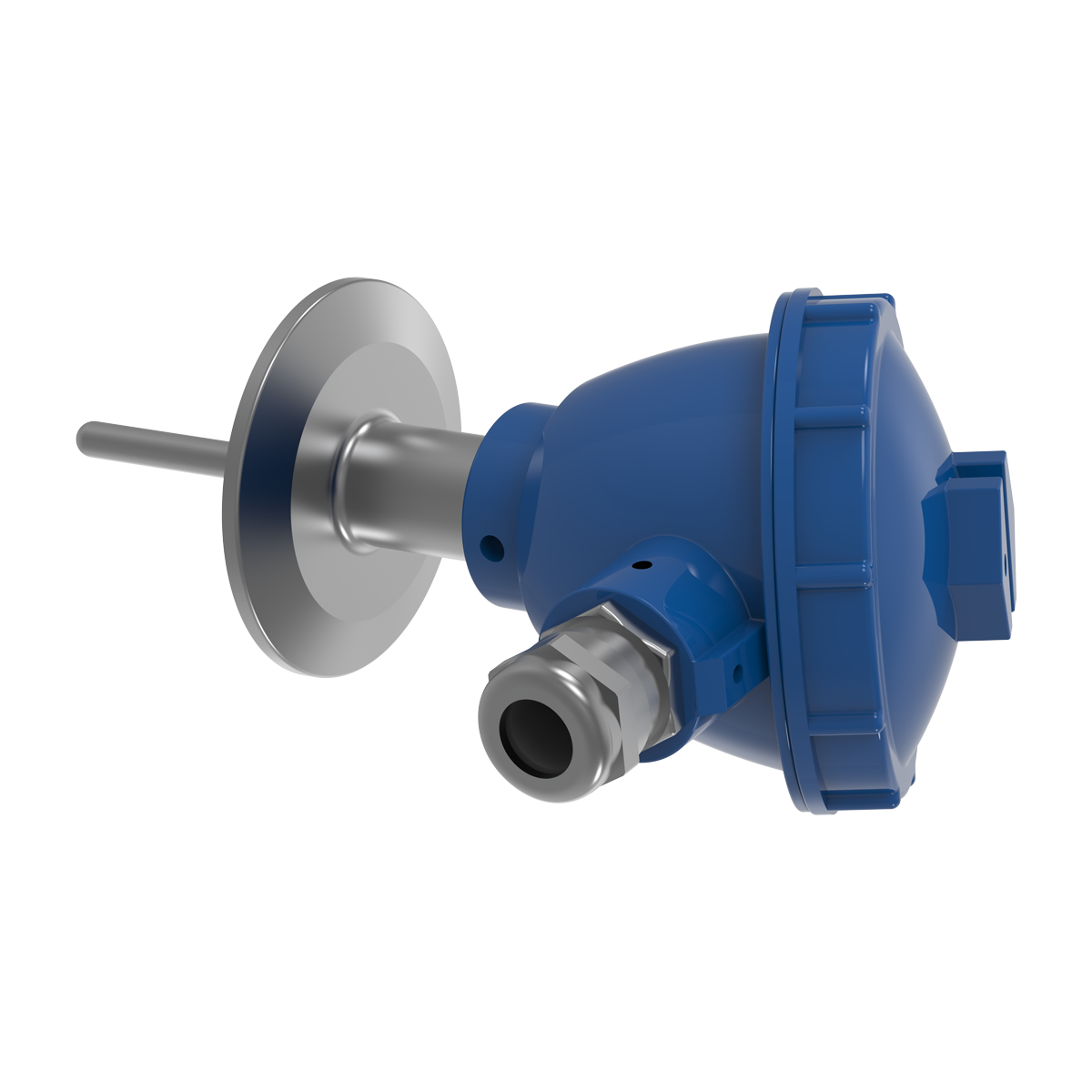

ДТСхх5М.И термопреобразователи сопротивления с выходным сигналом 4…20 мА
