Блоки вентильные предназначены для безопасного подключения и демонтажа преобразователей давления ОВЕН ПД100 и ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.

Конструктивные особенности

Конструкция блока может иметь от 1 до 3 вентилей:

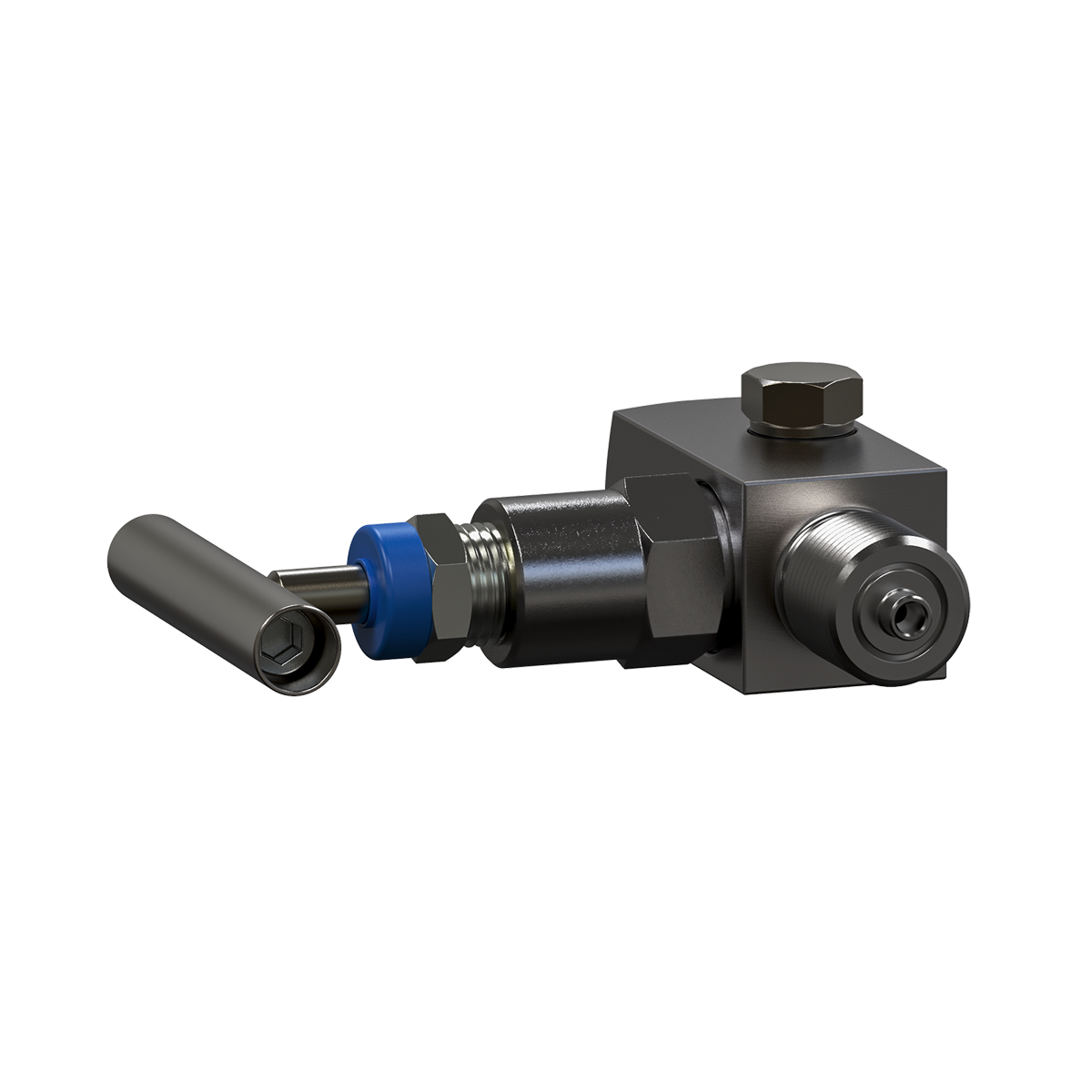

Блок одновентильный БВ-113 – один измерительный канал, где вентиль перекрывает канал от датчика к процессу. Дренажный канал перекрыт винтовой пробкой М10×1.

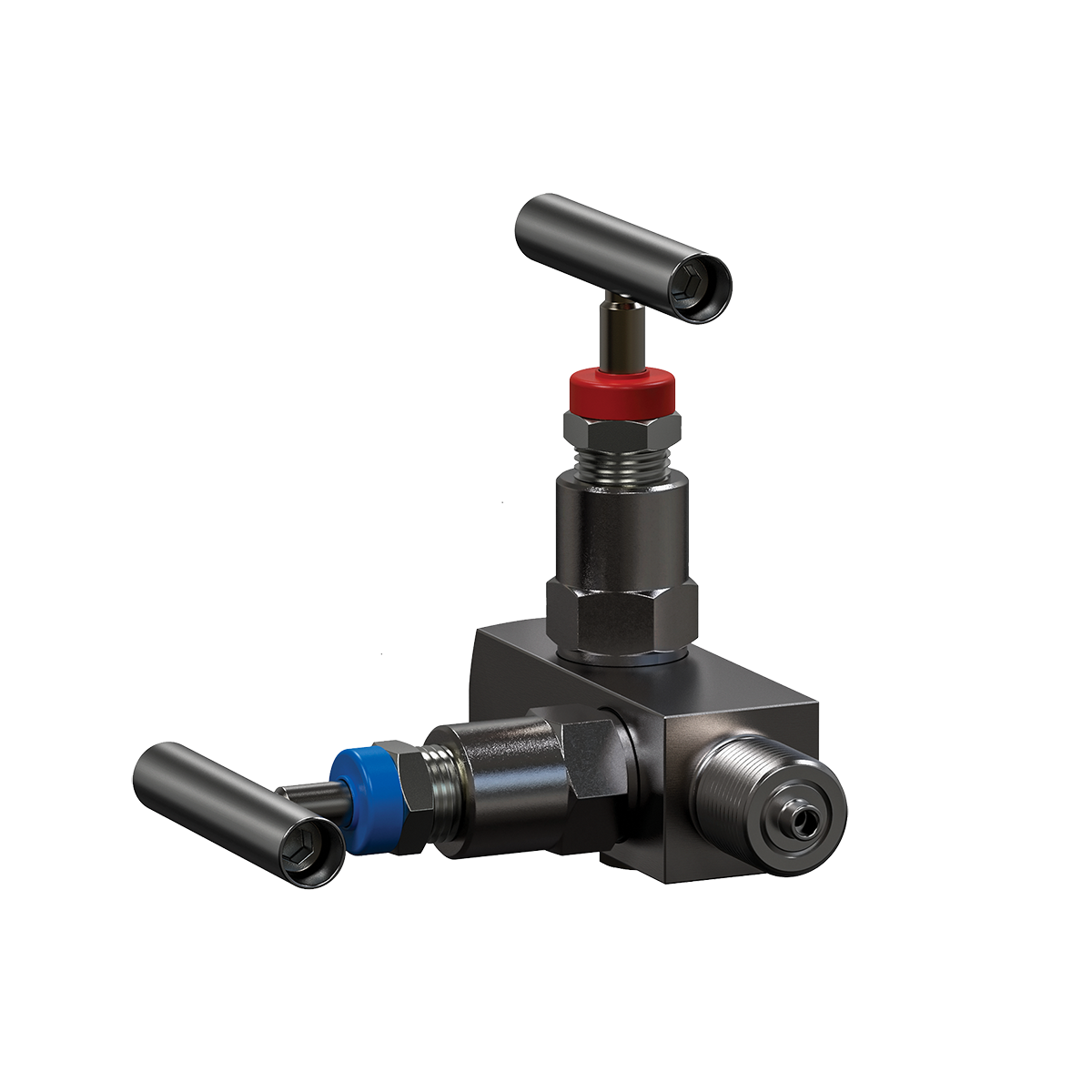

Блок двухвентильный БВ-211 – один измерительный канал, где первый вентиль перекрывает канал от датчика к процессу, а второй вентиль перекрывает дренажный канал. Дренажный канал перекрыт винтовой пробкой М10×1.

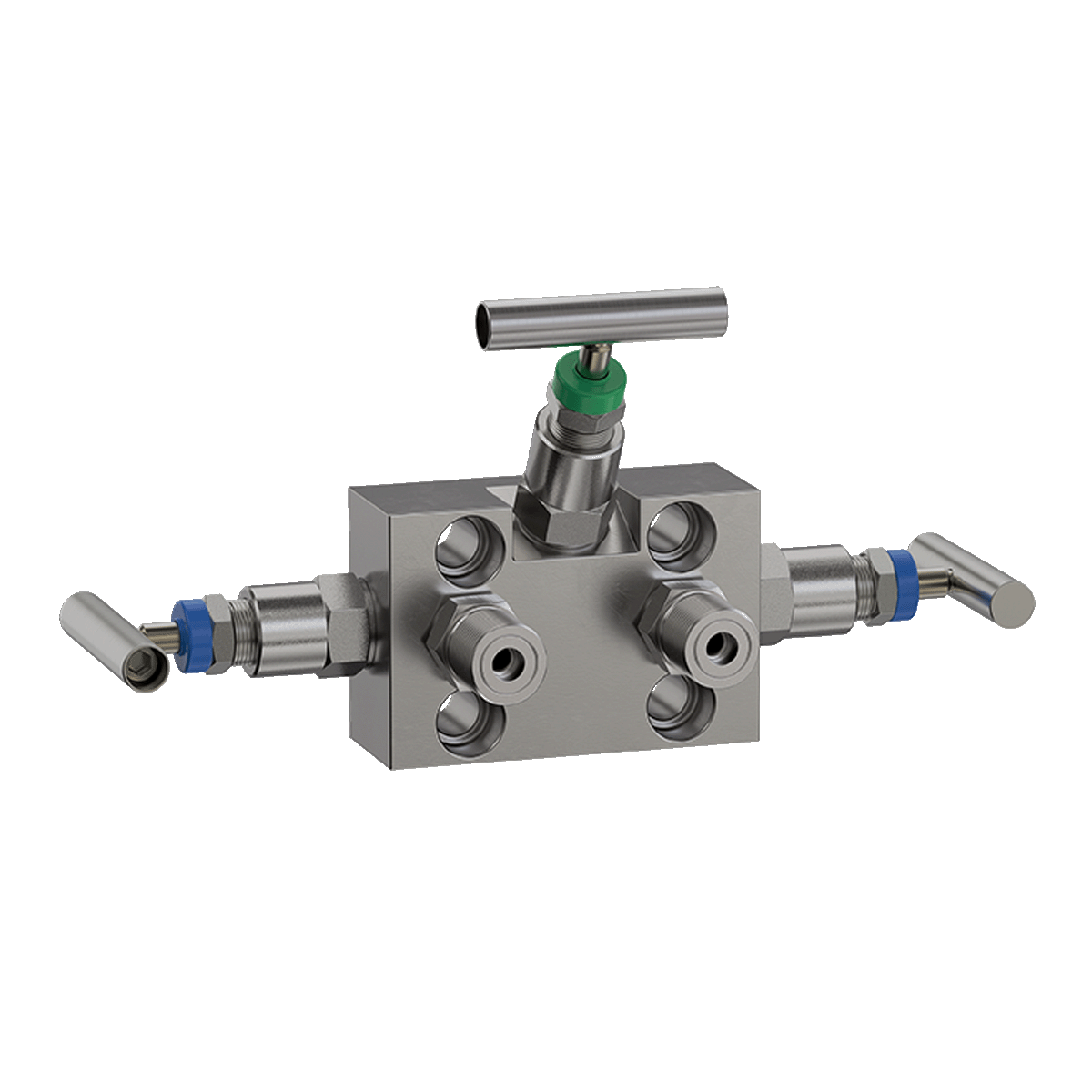

Блок трёхвентильный БВ-310 – два измерительных канала соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Дренажные каналы отсутствуют.

Блок трёхвентильный БВ-312 – два измерительных канала соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Имеются два дренажных канала, перекрытых игольчатыми болтами.

Технические характеристики

Параметр	Значение
Рабочая среда	Жидкость, пар, газ (кроме кислорода и кислородосодержащих сред, вступающих в реакцию с материалами изделия)
Допускаемое давление рабочей среды	40 МПа (400 атм.)
Диапазон температур рабочей среды	-40…+180 °С
Температура окружающей среды	-40…+70 °С
Присоединение к технологической линии	Внешняя М20×1,5 (манометрический тип штуцера)
Присоединение к преобразователю	Внутренняя М20×1,5 или фланцевый монтаж на преобразователь с межосевым расстоянием 54 мм

Материалы деталей БВ, контактирующих с рабочей средой

Элемент БВ	Материал
Корпус вентильного блока	Сталь 08Х18Н10 ГОСТ 5632
Корпус вентиля	Сталь 08Х18Н10 ГОСТ 5632
Кольцо сальниковое	PTFE
Шпиндель	Сталь 08Х18Н10 ГОСТ 5632

Конструктивные исполнения

Модель	Габаритные размеры	Принципиальная гидравлическая схема
БВ-113.40
БВ-211.40
БВ-310.40
БВ-312.40

Комплектация

Модификация

Комплектация


БВ-113.40

БВ-211.40

Паспорт

Паронитовая прокладка – 2 шт.

БВ-310.40

БВ-312.40

Паспорт
Винт DIN912 – 4 шт.
Накидная гайка М20×1,5 – 2 шт.
Ниппель – 2 шт.
Фторопластовая прокладка – 2 шт.
Медная прокладка – 2 шт.
